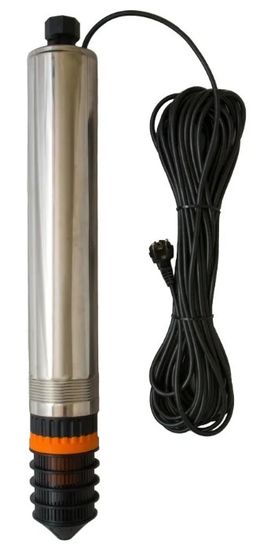

Скважинный насос Джилекс Водомет 55/75 ок

Скважинный насос Джилекс Водомет 55/75 ок представляет собой погружной центробежный многоступенчатый насос с «плавающими» рабочими колесами, «омываемым» электродвигателем и встроенным конденсатором. Электронасос изготовлен из долговечных и износостойких материалов в соответствии с гигиеническими сертификатами и адаптирован к эксплуатации в российских условиях.

Назначение

Погружной насос Джилекс Водомет 55/75 ок для скважин используется для подачи воды из скважин диаметром от 110 мм при водоснабжении дома, дачи или загородного коттеджа, а также для орошения сада или огорода. Особенности конструкции погружного насоса Водомёт для скважин позволяет перекачивать воду с повышенным содержанием песка (до 2 кг/м3).

Эксплутационные ограничения

• допустимая концентрация твёрдых частиц в перекачиваемой воде – 2 кг/м³
• максимальное количество включений насоса – 20 раз в час
• максимальный размер твердых включений в перекачиваемой воде – 1,5 мм
• допустимый температурный диапазон перекачиваемой воды – от +1°С до +35°С
• максимальная глубина погружения – 30 м
• минимальное расстояние от дна скважины – 1 м

Конструкция погружного скважинного насоса Джилекс Водомёт 55/75 ок

Насос скважинный погружной Джилекс Водомёт 55/75 ок состоит из насосной части и омываемого электродвигателя, расположенных в едином корпусе из высококачественной нержавеющей стали. Составляющие центрируются в корпусе посредством передней и задней крышек, а также промежуточной опоры.

Двигатель насоса маслонаполненный, герметичный, асинхронный с короткозамкнутым ротором на подшипниках качения.

Термопротектор, защищающий электродвигатель от перегрева, вынесен за пределы маслонаполненной полости, что облегчает диагностику и ремонт насоса.

В насосе применены два торцевых уплотнения, при этом отдельно изолируется высоконапорная гидравлическая часть и отдельно электрическая от среды, в которую погружен насос. В этом случае на уплотнение электрической части действует давление равное величине заглубления насоса под поверхность воды. Для выравнивания этого давления и давления в электрической части применена компенсирующая мембрана. Охлаждение двигателя насоса осуществляется перекачиваемой водой, поэтому не следует допускать работы насоса при отсутствии расхода воды.

Отличительные особенности скважинных насосов Водомёт Джилекс ОК

• обратный клапан позволяет поддерживать давление в системе, препятствуя истечению воды
• тихая работа и отсутствие вибраций
• длинный кабель в комплекте
• небольшая мощность позволяет экономить электроэнергию
• запатентованная конструкция
• экологически чистые материалы
• стойкость к абразивному действию песка
• защита от перегрева
• сетчатый фильтр
• повышенная износоустойчивость
• современный дизайн

Преимущества насосов Джилекс Водомёт для скважин

• обратный клапан, поставляемый в комплекте, предотвратит обратный ток воды при отключении насоса.
• Низкий коэффициент трения материалов в сочетании с оптимальной формой каналов диффузоров и «плавающих» рабочих колёс обеспечивает насосу функцию самопромывания. Данное свойство позволяет перекачивать воду с повышенным содержанием песка при минимальном износе гидравлической части без засорения насоса.
• Сетчатый фильтр размером 1,5 мм препятствует проникновению в насос длинномерных частиц и предупреждает его засорение.
• Вследствие самостоятельного выставления «нулевых» зазоров насос имеет больший гидравлический КПД, это повышает напорную характеристику каждого рабочего колеса и снижает их количество, осевые габариты насоса, массу вращающихся частей, т.е. вибрацию.
• Электродвигатель насоса надежно защищен от перегрева потоком омывающей его воды, которая проходит по кольцевому зазору между оболочкой статора и корпусом насоса.
• Наличие двух уплотнений, изолирующих гидравлическую и электрическую части от промежуточной полости, соединенной с внешней средой, значительно увеличивает срок службы насоса.
• Компоновка насоса позволяет использовать его в частично погруженном положении (10-15 см.), например, в открытых мелких водоёмах.

Указания по монтажу

• Перед погружением насоса необходимо проверить его работу, включив в электросеть на 5 - 10 секунд.
• При использовании насоса в открытом водоёме не допускайте пребывания в этом водоеме людей и животных.
• При использовании насоса в скважине необходимо установить его в обсадную трубу с минимальным внутренним диаметром 110 мм.
• С целью защиты насоса и напорной трубы от замерзания необходимо над скважиной обустроить колодец с крышкой, а напорную трубу между колодцем и домом следует проложить в землю ниже глубины промерзания (не менее 1,8 метра для Московской области).
• Для подвешивания насоса необходимо использовать стальной трос, протянутый через две проушины в верхней крышке насоса и способный выдержать вес насоса и заполненной водой напорной трубы.

Документация

1. Насосы для скважин Джилекс Водомёт ок - Инструкция по эксплуатации (открыть PDF-файл)

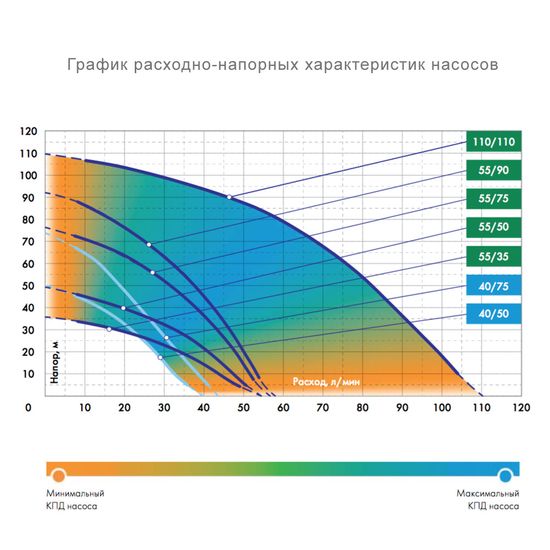

Технические характеристики
