Шламоотделитель Stout с магнитом и циклонным фильтром 1" ВР (SFW-0073-000025)

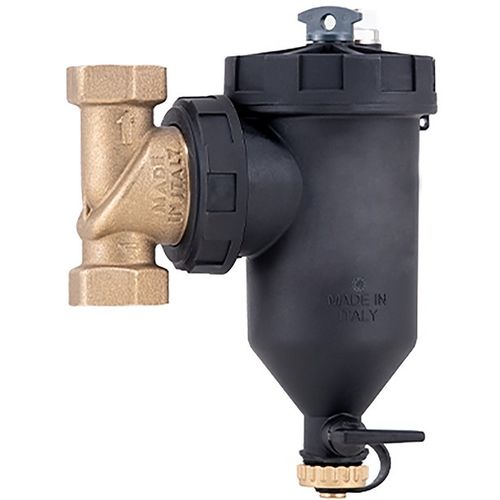

Шламоотделитель Стаут с магнитом и циклонным фильтром (SFW-0073-000025) предназначен для удаления нерастворимых примесей, содержащихся в теплоносителе системы отопления.

Фильтр представляет собой компактное устройство, в котором реализовано три принципа очистки:

• циклонное отделение примесей от потока жидкости
• магнитный – удаление ферромагнитных частиц съёмным магнитом
• фильтрационный – механическая очистка сетчатым фильтром

Области применения

Основной областью использования прибора является очистка теплоносителя перед бытовыми теплогенераторами, теплообменниками, насосами, контрольно-измерительной аппаратурой. Также удалитель шлама Stout может устанавливаться в циркуляционной системе горячего водоснабжения перед теплообменниками и насосами.

Конструкция

Принцип работы

При входе в устройство теплоноситель поступает в поворотный тройник, который направляет его в циклонный фильтр, где потоку придается вихревое движение за счет чего происходит циклонная фильтрация: механические примеси начинают отделяться от жидкости, благодаря центробежной силе.

Затем теплоноситель поступает в основной объем корпуса шламоотделителя, где его движение замедляется, и частицы оседают на дно устройства под действием силы тяжести. Не выпавшие в осадок частицы удерживаются фильтрующей сеткой, установленной в картридже.

Устройство поставляется с картриджем (с предварительно установленной сеткой с размером ячейки 500 мм), который используется для очистки системы в начальном периоде после ее ввода в эксплуатацию. Сетка с ячейкой 800 мм (входит в комплект поставки, размещена в упаковке) применяется для постоянного использования, устанавливается после начального периода эксплуатации (примерно через один месяц).

Наличие встроенного постоянного магнита позволяет удерживать железосодержащие примеси, размеры которых меньше размера ячейки сетчатого фильтра картриджа. Неодимовый магнит обладает высокой индукцией (14000 Гс (Гаусс)), что позволяет надежно удерживать ферромагнитные частицы. Кроме того, специальное покрытие предотвращает его окисление вследствие чего, магнит не нуждается в обслуживании.

Благодаря такой последовательности очистки, основная масса загрязнений (до 95% от общего количества) перехватывается до сетчатого фильтра, что наряду с возможностью быстрой очистки (производится путем промывки, открыв кран и сливную пробку), позволяет существенно увеличить рабочий цикл, то есть продолжительность периода между очистками картриджа фильтра.

Кроме того, на верхней крышке установлен ручной воздушный клапан (кран Маевского), который предназначен для выпуска воздуха из устройства, скопившегося на этапе установки или обслуживания.

Условия эксплуатации

Шламоотделитель Стоут может использоваться совместной с водой и водными растворами гликолей (до 50%). Температура рабочей среды может варьироваться в пределах от -0°C до +90°C. Давление в системе не должно превышать 3 атмосфер.

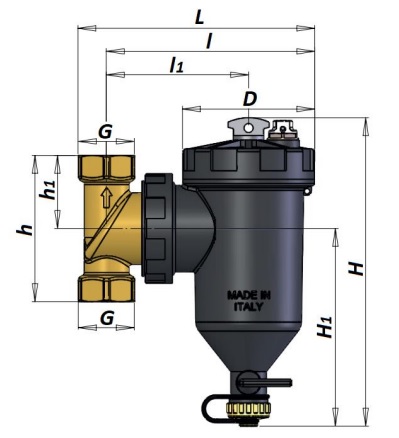

Габариты

Рекомендации по монтажу

• Монтаж фильтров в трубопроводной системе должен выполняться квалифицированными специалистами.
• Устройства должны эксплуатироваться при давлении и температуре, изложенных в настоящем паспорте. Не допускается замерзание рабочей среды внутри фильтра.
• Система, в которой устанавливается изделие, должна быть надежно защищена от гидравлических ударов. Фильтры следует оберегать от сильных внешних механических воздействий (ударов), а также от воздействия растворителей.
• В соответствии с ГОСТ 12.2.063 п. 3.10, трубопроводная арматура не должна испытывать нагрузок от трубопровода (изгиб, сжатие, растяжение, кручение, перекосы, вибрация, несоосность патрубков, неравномерность затяжки крепежа).
• В соответствии с СНиП 3.05.01 п. 2.8, отклонение соосности соединяемых трубопроводов не должны превышать 3 мм при длине до 1 м плюс 1 мм на каждый последующий метр. Внимание! При монтаже и эксплуатации фильтров, применение рычажных газовых ключей категорически запрещено.
• После осуществления монтажа, необходимо провести испытания на герметичность соединений с соблюдением правил (СП 73.13330.2016) «Внутренние санитарно-технические системы зданий» пункт 7.3.
• Фильтр снабжён сильным ниодимовым магнитом, поэтому не следует подносить его к электронным устройствам, кардиостимуляторам, медицинскому электрооборудованию и т.п., поскольку это может привести к их повреждению или неполадкам в работе.
• Фильтры-шламоотделители с магнитом STOUT рекомендуется устанавливать в линии возврата теплоносителя в теплогенератор для обеспечения защиты последнего. Благодаря универсальному присоединительному фитингу (тройнику), фильтры могут устанавливаться не только на вертикальном и горизонтальном трубопроводе, но и на трубах, расположенных под углом 45°, при этом следует соблюдать положение сливной горловины - сливной кран и заглушка должны всегда быть направлены вниз.
• Перед установкой устройства в новую систему следует провести продувку и промывку трубопроводов, чтобы очистить их от возможного осадка и загрязнений. До и после фильтра (перед теплогенератором или бойлером) рекомендуется установить шаровой кран для возможности обслуживания.
