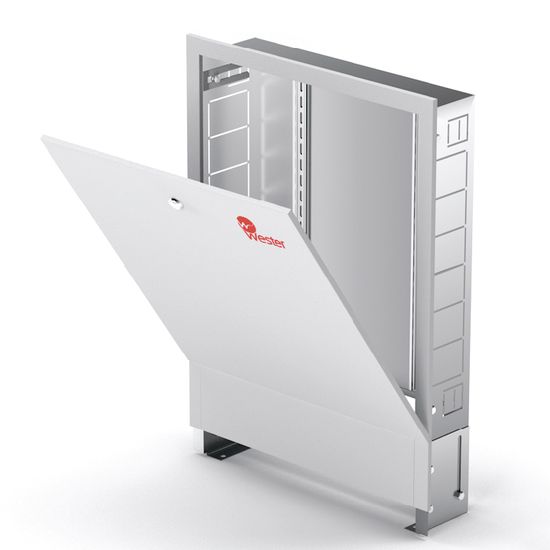

Встраиваемый коллекторный шкаф Wester ШРВ-7 (1344х122х670) предназначен для монтажа в них распределительных коллекторов для систем отопления, водоснабжения, насосно-смесительных узлов, малых тепловых пунктов и станций поквартирного учёта тепла и расхода воды.
Лицевые поверхности окрашены порошковой эмалью по фосфатной подготовке. Не окрашенные детали шкафов выполнены из оцинкованной стали.
В боковых стенах корпуса выполнена перфорация, сегменты которой удаляются в месте, удобном для пропуска присоединительных трубопроводов. Выдвижная рама встраиваемых шкафов позволяет регулировать глубину. Диапазон регулировки - 60 мм.
Регулировка шкафа по высоте до 63 мм осуществляется с помощью выдвижных ножек. Ножки имеют отверстия для крепления шкафа к полу. Откидная дверца имеет замок, закрывающий шкаф от несанкционированного доступа. Внутри шкафа установлены передвижные монтажные рейки, к которым крепится оборудование
Шкаф имеет габариты (ШxГxВ) 1344х120-180х648-711 мм и позволяет разместить коллектор, имеющий до 12 контуров (при межосевом расстоянии выходных отверстий 50 мм ).
Комплект поставки
- Шкаф монтажный
- Паспорт изделия
- Коробка упаковочная
Условия монтажа и эксплуатации
- Монтаж встраиваемых шкафов производится в заранее подготовленную нишу стены или перегородки.
- Монтаж шкафа осуществляется путём его крепления к полу с помощью отверстий в выдвижных ножках.
- В боковых стенках шкафа выполнена перфорация, сегменты которой удалятся в необходимом месте для подсоединения трубопроводов к коллекторам систем отопления и водоснабжения.
- Дополнительно шкаф может крепиться к стене или перегородке через отверстия в верхней части тыльной стенки шкафа.
- Крепление коллекторов и смесительных узлов в шкафу производится к монтажным рейкам, которые могут раздвигаться на требуемую ширину.
- Коллекторные шкафы представляют собой тонкостенные коробчатые конструкции, поэтому их следует оберегать от механических воздействий. Шкафы не допускается использовать в качестве элемента, нагружаемого несущими или отделочными конструкциями.
Документация
- Монтажные шкафы Wester - паспорт изделия (открыть PDF-файл)
- Сертификат соответствия до 2024 г. (открыть PDF-файл)
Технические характеристики
| Производитель | Wester |
| Серия | ШРВ |
| Артикул | Wes-ШРВ-7 |
| Тип | коллекторный шкаф |
| Область применения | системы отопления и водоснабжения |
| Материал корпуса | сталь |
| Материал дверцы | сталь |
| Цвет | белый (RAL 9016) |
| Цвет лицевой панели | белый (RAL 9016) |
| Назначение | для монтажа в стенную нишу |
| Высота | 648 мм |
| Высота выдвижных ножек | 63 мм |
| Высота (с ножками) | от 648 до 711 мм |
| Ширина | 1344 мм |
| Глубина | от 120 до 180 мм |
| Количество коллекторных выходов | до 12 |
| Вес | 13,85 кг |
| Срок службы | 10 лет |
| Официальная гарантия производителя | 1 год |
| Страна-родина бренда | Россия |
| Страна производства | Россия |
