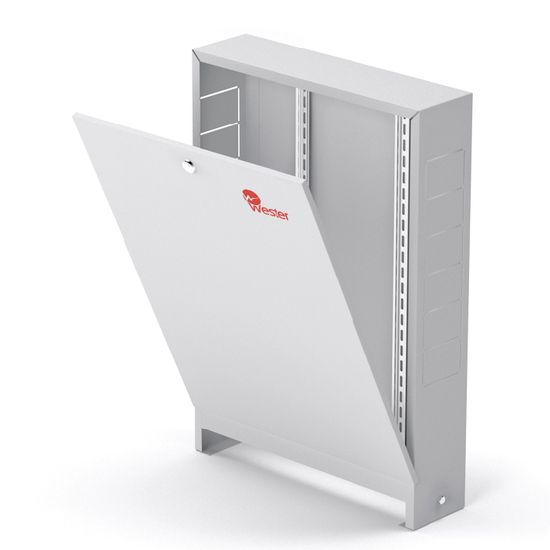

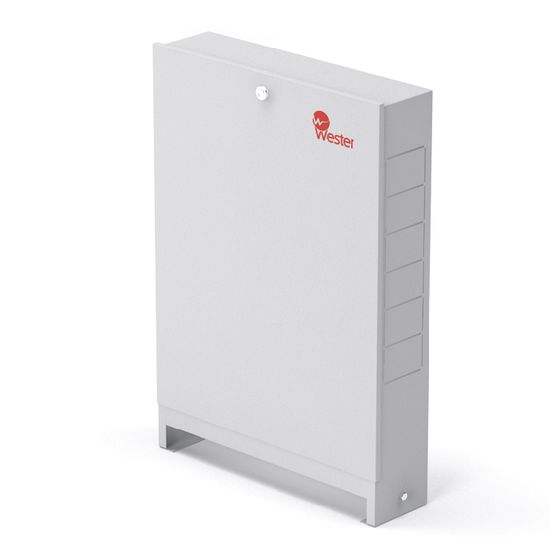

Наружный коллекторный шкаф Wester ШРН-2 (554х122х651-691) предназначен для монтажа в них распределительных коллекторов для систем отопления, водоснабжения, насосно-смесительных узлов, малых тепловых пунктов и станций поквартирного учёта тепла и расхода воды.
Лицевые поверхности окрашены порошковой эмалью по фосфатной подготовке. Не окрашенные детали шкафов выполнены из оцинкованной стали.
В боковых стенах корпуса выполнена перфорация, сегменты которой удаляются в месте, удобном для пропуска присоединительных трубопроводов.
Регулировка шкафа по высоте до 63 мм осуществляется с помощью выдвижных ножек. Ножки имеют отверстия для крепления шкафа к полу. Откидная дверца имеет замок, закрывающий шкаф от несанкционированного доступа. Внутри шкафа установлены передвижные монтажные рейки, к которым крепится оборудование
Шкаф коллекторный Wester ШРН-2 наружный имеет габариты (ШxГxВ) 554х122х652-715 мм и позволяет разместить коллектор, имеющий до 4-х контуров (при межосевом расстоянии выходных отверстий 50 мм ).
Комплект поставки
- Шкаф монтажный
- Паспорт изделия
- Коробка упаковочная
Условия монтажа и эксплуатации
- Монтаж шкафа осуществляется путём его крепления к полу с помощью отверстий в выдвижных ножках.
- В боковых стенках шкафа выполнена перфорация, сегменты которой удалятся в необходимом месте для подсоединения трубопроводов к коллекторам систем отопления и водоснабжения.
- Дополнительно шкаф может крепиться к стене или перегородке через отверстия в верхней части тыльной стенки шкафа.
- Крепление коллекторов и смесительных узлов в шкафу производится к монтажным рейкам, которые могут раздвигаться на требуемую ширину.
- Коллекторные шкафы представляют собой тонкостенные коробчатые конструкции, поэтому их следует оберегать от механических воздействий. Шкафы не допускается использовать в качестве элемента, нагружаемого несущими или отделочными конструкциями.
Документация
- Монтажные шкафы Wester - паспорт изделия (открыть PDF-файл)
- Сертификат соответствия до 2024 г. (открыть PDF-файл)
Технические характеристики
Производитель | Wester |
Серия | ШРН |
Артикул | Wes-ШРН-2 |
Тип | коллекторный шкаф |
Область применения | системы отопления и водоснабжения |
Материал корпуса | сталь |
Материал дверцы | сталь |
Цвет | белый (RAL 9016) |
Цвет лицевой панели | белый (RAL 9016) |
Назначение | для наружного (пристенного) монтажа |
Высота | 652 мм |
Высота выдвижных ножек | 63 мм |
Высота (с ножками) | от 652 до 715 мм |
Ширина | 554 мм |
Глубина | 122 мм |
Количество коллекторных выходов | до 4 |
Вес | 5,7 кг |
Срок службы | 10 лет |
Официальная гарантия производителя | 1 год |
Страна-родина бренда | Россия |
Страна производства | Россия |
