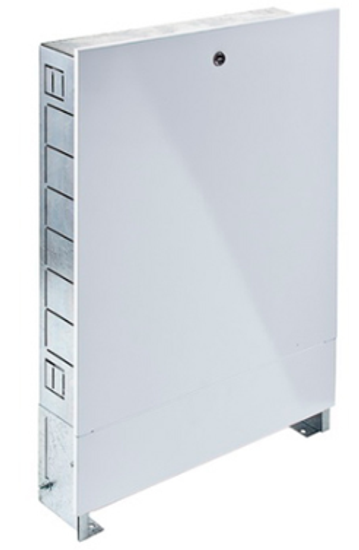

Шкаф коллекторный Valtec ШРВ-2 на 6-7 выходов (встраиваемый) 670x594x125 мм (арт. VTc.540.0.02)

Встраиваемый коллекторный шкаф Valtec ШРВ-2 на 6-7 выходов (арт. VTc.540.0.02) предназначен для размещения в нём коллекторов и коллекторных блоков с 6-7 выходами систем внутреннего водопровода и отопления, а также смесительных узлов для водяного теплого пола VT.COMBI и VT.DUAL. Монтаж шкафа осуществляется в стенной нише.Шкаф имеет габариты (ВхШхГ) 670 х 594 х 125 мм. Весит изделие 8,84 кг.
В шкаф поместится коллекторный блок VT.594 или VT.596 с 4-5 выходами в комбинации с шаровым краном VT.227.

Особенности встраиваемых коллекторных шкафов Valtec

• Лицевая панель шкафа монтируется вровень со стеной (заподлицо).
• В боковых стенках корпуса шкафа выполнена перфорация, сегменты которой удаляются в любом удобном месте для подсоединения трубопроводов.
• Внутри шкафа установлены универсальные профильные крепления, позволяющие располагать оборудование по всей высоте и ширине шкафа.
• Отсутствие алюминиевых заклёпок, которые могут привести к электрохимической коррозии, разрушению соединения и отслоению лакокрасочного покрытия.
• Шкаф регулируется по высоте от 67 до 76 см за счёт выдвижных ножек.
• Шкаф регулируется по глубине от 12,5 до 19,5 см за счёт выдвижной рамки.
• Надёжное крепления к полу осущестсвляется с помощью отверстий в выдвижных ножках.
• Удобная фиксация шкафа в стенной нише обеспечивается с помощью отгибных фиксаторов.
• Шкаф оснащён откидной дверцей с внутренним замком «под монетку» для защиты от несанкционированного доступа.
• Поставляется в упаковке из гофрокартона.

Конструкция встраимаемого коллекторного шкафа Valtec VTc.540

Указания по монтажу и эксплуатации

• Монтаж встраиваемых шкафов производится в заранее подготовленную нишу стены или перегородки.
• Крепление шкафа осуществляется путем привинчивания его ножек к полу через отверстия в выдвижных ножках.
• Дополнительно шкаф может крепиться к стене или перегородке через отверстия в верхней части тыльной стенки шкафа.
• Дополнительную фиксацию встраиваемых шкафов можно производить с помощью отгибных фиксаторов в боковых стенках шкафа.
• Регулировка высоты шкафа осуществляется с помощью выдвижных ножек, которые затем фиксируются винтами.
• Регулировка глубины встраиваемого шкафа производится выдвижной рамкой с дверцей, после чего направляющие рамки фиксируются винтами.
• Крепление коллекторов и смесительных узлов в шкафу производится к монтажным рейкам, которые могут раздвигаться на требуемую ширину.
• В местах пропуска трубопроводов через боковые стенки шкафа необходимо удалить требуемый сегмент перфорации.
• Коллекторные шкафы представляют собой тонкостенные коробчатые конструкции, поэтому их следует оберегать от механических воздействий. Шкафы не допускается использовать в качестве элемента, нагружаемого несущими или отделочными конструкциями.
• Фасадные окрашенные поверхности шкафа нужно предохранять от повреждений, абразивных и химических воздействий.
• При монтаже и в ходе эксплуатации конструкции шкафа следует предохранять от нагрева на температуру свыше 120°С.

Комплектация

1. Шкаф коллекторный в сборе;
2. Упаковочная коробка из гофрокартона;
3. Паспорт изделия с гарантийным талоном.

Документация

1. Технический паспорт на распределительные шкафы Валтек (открыть PDF-файл)

Технические характеристики
