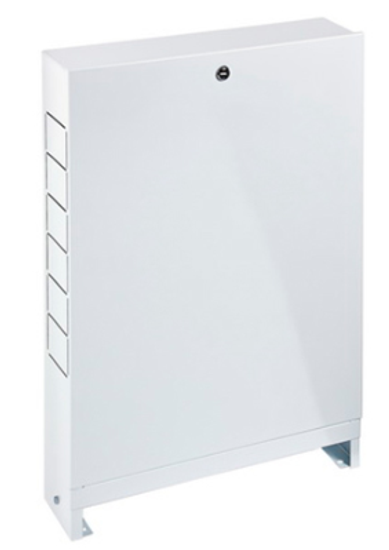

Пристраиваемый (наружный) коллекторный шкаф Valtec ШРН-3 на 8-10 выходов (арт. VTc.541.0.03) предназначен для размещения в нём коллекторов и коллекторных блоков с 8-10 выходами систем внутреннего водопровода и отопления. Установка шкафа – пристенная. Шкаф имеет габариты (ВхШхГ) 651 х 704 х 125 мм. Весит изделие 9,5 кг.
В шкаф поместится коллекторный блок VT.594 или VT.596 с 6-8 выходами в комбинации с шаровым краном VT.227.
Особенности пристенных коллекторных шкафов Valtec
- В боковых стенках корпуса шкафа выполнена перфорация, сегменты которой удаляются в любом удобном месте для подсоединения трубопроводов.
- Внутри шкафа установлены универсальные профильные крепления, позволяющие располагать оборудование по всей высоте и ширине шкафа.
- Отсутствие алюминиевых заклёпок, которые могут привести к электрохимической коррозии, разрушению соединения и отслоению лакокрасочного покрытия.

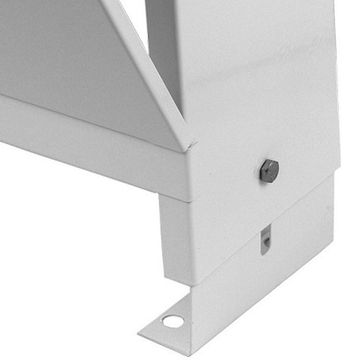

- Шкаф регулируется по высоте от 65,1 до 69,1 см за счёт выдвижных ножек.
- Надёжные крепления к полу с помощью отверстий в выдвижных ножках и к стене благодаря отверстиям в задней стенке шкафа.
- Шкаф оснащён откидной дверцей с внутренним замком «под монетку» для защиты от несанкционированного доступа.
- Поставляется в упаковке из гофрокартона.
Конструкция пристраиваемого коллекторного шкафа Valtec VTc.541
| Детали шкафа выполнены из оцинкованной стали. Лицевые поверхности окрашены порошковой эмалью RAL9016 по фосфатной подготовке. В боковых стенках корпуса (1) выполнена перфорация «а», сегменты которой удаляются в месте, удобном для пропуска присоединительных трубопроводов. Выдвижные ножки (5) дают возможность регулировать высоту шкафа от 651 мм до 691 мм. Ножки (5) имеют отверстия для крепления шкафа к полу. Откидная дверца (3) имеет замок, закрывающий шкаф от несанкционированного доступа. Внутри шкафа установлены передвижные монтажные рейки (6), к которым крепится оборудование шкафа. |
Указания по монтажу и эксплуатации
- Крепление шкафа осуществляется путем привинчивания его ножек к полу через отверстия в выдвижных ножках.
- Дополнительно шкаф может крепиться к стене или перегородке через отверстия в верхней части тыльной стенки шкафа.
- Регулировка высоты шкафа осуществляется с помощью выдвижных ножек, которые затем фиксируются винтами.
- Крепление коллекторов в шкафу производится к монтажным рейкам, которые могут раздвигаться на требуемую ширину.
- В местах пропуска трубопроводов через боковые стенки шкафа необходимо удалить требуемый сегмент перфорации.
- Коллекторные шкафы представляют собой тонкостенные коробчатые конструкции, поэтому их следует оберегать от механических воздействий. Шкафы не допускается использовать в качестве элемента, нагружаемого несущими или отделочными конструкциями.
- Фасадные окрашенные поверхности шкафа нужно предохранять от повреждений, абразивных и химических воздействий.
- При монтаже и в ходе эксплуатации конструкции шкафа следует предохранять от нагрева на температуру свыше 120°С.
Комплектация
- Шкаф коллекторный в сборе;
- Упаковочная коробка из гофрокартона;
- Паспорт изделия с гарантийным талоном.
Документация
Технические характеристики
| Производитель | Valtec |
| Серия | VTc.541 |
| Артикул | VTc.541.0.03 |
| Тип | коллекторный шкаф |
| Тип шкафа | ШРН |
| Назначение | для наружного (пристенного) монтажа |
| Материал | оцинкованная сталь |
| Цвет лицевой панели | белый (RAL 9016) |
| Наличие внутреннего замка | да |
| Высота | 651 мм |
| Область применения | системы отопления и водоснабжения |
| Высота выдвижных ножек | 40 мм |
| Высота (с ножками) | 691 мм |
| Ширина | 704 мм |
| Глубина | 120 мм |
| Количество коллекторных выходов | 8-10 |
| Вес | 9,5 кг |
| Объём | 62 л |
| Официальная гарантия производителя | 7 лет |
| Страна-родина бренда | Россия |
| Страна производства | Россия |
