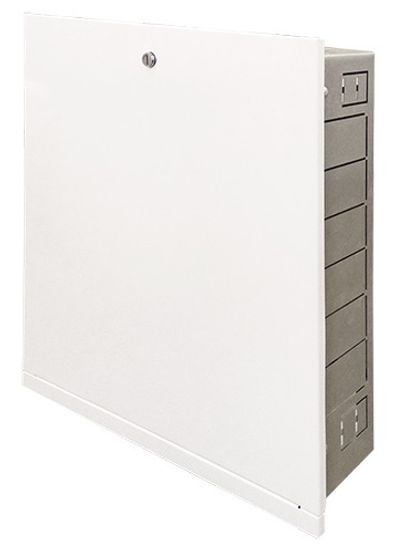

Шкаф коллекторный Uni-Fitt ШРВ-0 встраиваемый распределительный 670x125x406 мм (482G0000)

Встраиваемый распределительный коллекторный шкаф Uni-Fitt ШРВ-0 670x125x406 мм предназначен для скрытой установки в стенную нишу и для монтажа в нём коллекторов систем отопления и водоснабжения. Шкаф выполнен из оцинкованной стали и окрашен порошковой краской RAL 9016 с предварительным нанесением фосфатной плёнки для придания антикоррозионных свойств изделию.

Шкаф имеет габариты (ВхШхГ) 670х406х125 мм. Весит изделие 6,8 кг.

Особенности

• Шкаф можно отрегулировать по высоте от 67 до 76 см за счёт выдвижных ножек.
• Шкаф можно отрегулировать по глубине от 12,5 до 19,5 см за счёт выдвижной рамки.
• Удобная фиксация шкафа в стенной нише обеспечивается с помощью отгибных фиксаторов.
• Надёжное крепление к полу осуществляется с помощью отверстий в выдвижных ножках.
• Шкаф оснащён откидной дверцей с внутренним замком «под монетку».
• В боковых стенках корпуса шкафа выполнена перфорация, сегменты которой удаляются в любом удобном месте для подсоединения трубопроводов.
• Внутри шкафа установлены универсальные профильные крепления, позволяющие располагать оборудование по всей высоте и ширине шкафа.
• Отсутствие алюминиевых заклёпок, которые могут привести к электрохимической коррозии, разрушению соединения и отслоению лакокрасочного покрытия.
• Поставляется в упаковке из гофрокартона.

Указания по монтажу и эксплуатации

• Монтаж шкафа осуществляется путём его крепления к полу с помощью дюбель-винтов, для чего в выдвижных ножках предусмотрены отвертсвия. Дополнительно приставной шкаф может крепиться к стене через отверстия в его задней панели, а встроенный шкаф в нише – с помощью отгибных фиксаторов в его боковых стенках.
• В боковых стенках шкафа выполнена перфорация, сегменты которой удаляются в удобном месте для подсоединения трубопроводов к коллекторам.
• Требуемая высота шкафа регулируется за счёт выдвижных ножек с контролем по уровню, после чего положение ножек фиксируется с помощью болтов и гаек.
• Регулировка встроенного шкафа по глубина посадки производится с помощью выдвижной рамки, связанной с дверкой.
• Крепление коллекторов и другого оборудования в шкафу производится к монтажным рейкам, которые могут раздвигаться на требуемую ширину, а посадочные болты на них передвигаться по вертикали.
• При монтаже и эксплуатации следует оберегать элементы шкафа и защитное покрытие от механических повреждений. Не допускается использовать шкафы в качестве несущей конструкции, нагружать или вставать на них при отделочных работах.
• Окрашенные поверхности шкафа нельзя чистить с использованием абразивных порошков и растворителей.
• При монтаже и в ходе эксплуатации необходимо предохранять шкаф от нагрева до температуры свыше 120°C.

Документация

1. Коллекторные шкафы Uni-Fitt - Технический паспорт изделия (открыть PDF-файл)
