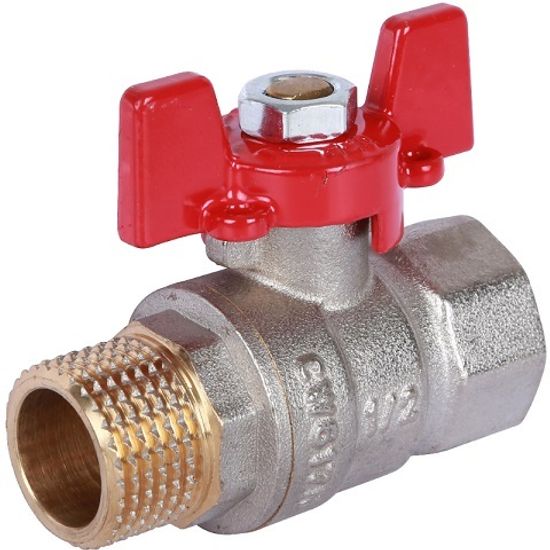

Шаровой кран Rommer 1" ВР/НР с внутренней/наружной резьбой и ручкой-бабочкой (RBV-0004-0210225) применяется в качестве запорной арматуры на трубопроводах систем водоснабжения, хозяйственного и промышленного назначения, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам крана.
Условная пропускная способность шарого крана Rommer RBV-0004-0210225 с размером 1" составляет 51,21 м3/час.Основными областями применения шарового крана являются системы холодного и горячего водоснабжения, а также ситсемы отопления (вода, раствор гликолей в воде до 50%).
Условия эксплуатации
Шаровой кран Rommer может использоваться с водой и растворами гликолей до 50% с температурой от -20°C до +120°C. Шаровой кран Роммер RBV-0004-0210225 рассчитан на рабочее давление до 40 бар.
Устройство шарового крана
Габариты шаровых кранов RBV-0004
Комплектность
В базовый комплект поставки входят шаровой кран, упаковочная коробка и технический паспорт с гарантийным талоном.
Указания по монтажу и эксплуатации
- Шаровые краны Rommer поставляются в открытом положении шарового затвора.
- Для уплотнения резьбы могут использоваться любые материалы, разрешённые СП 73.13330.2012 «Внутренние санитарно-технические системы зданий».
- В соответствии с ГОСТ 12.2.063 п. 3.10, трубопроводная арматура не должна испытывать несносность патрубков, неравномерность затяжки крепежа. При необходимости должны быть предусмотрены опоры или компенсаторы, снижающие нагрузку на арматуру от трубопровода. В соответствии с СНиП 3.05.01 п. 2.8, отклонение сносности соединяемых трубопроводов не должны превышать 3 мм при длине до 1 м плюс 1 мм на каждый последующий метр.
- При установке не допускается применение рычажных ключей и чрезмерных усилий.
- Применение уплотнительных материалов на резьбе (лён, фум и т.п.) не должно быть избыточно.
- Если в транспортируемой жидкости возможно присутствие примесей (грязь, окалина, слишком жёсткая вода и т. д.) перед краном необходимо применять фильтр, в противном случае могут повредиться уплотнения крана.
- Периодически проверяйте функциональность крановв зависимости от условий работы.
Документация
- Технический паспорт на шаровые краны Rommer ВР/НР, ручка-бабочка (открыть PDF-файл)
- Экспертное заключение о соответствии продукции гигиеническим требованиям (открыть PDF-файл)
- Сертификат соответствия на шаровые краны Роммер (открыть PDF-файл)
Технические характеристики
| Производитель | Rommer |
| Тип | шаровой кран |
| Коллекция | RBV |
| Серия | RBV-0004 |
| Артикул | RBV-0004-0210225 |
| Номинальный диаметр условного прохода (DN) | 25 мм |
| Номинальное давление (PN) | 40 бар |
| Условная пропускная способность kvs | 51,21 м3/час |
| Форма | прямой |
| Класс по эффективному диаметру | полнопроходной |
| Область применения | системы водоснабжения, системы отопления |
| Рабочая среда | вода, растворы гликолей до 50% |
| Класс герметичности | A |
| Рабочая температура | от -20°C до +120°C |
| Тип присоединения | резьба |
| Стандарт резьбы | трубная цилиндрическая |
| Вид резьбы | внутренняя/наружная |
| Размер резьбы | 1" |
| Материал корпуса | никелированная латунь CW617N |
| Материал шара | латунь CW614N |
| Материал штока | латунь CW614N |
| Материал гайки | оцинкованная сталь |
| Материал кольца | EPDM |
| Материал сальникового уплотнения | PTFE |
| Тип рукоятки | рукоятка-«бабочка» |
| Материал рукоятки | алюминиевый сплав AlSi12 |
| Цвет рукоятки | красный |
| Температура окружающей среды | от -20°C до +60°C |
| Максимальный изгибающий момент | 170 Н·м |
| Максимальный крутящий момент | 100 Н·м |
| Вес | 354 г |
| Срок службы | 12 лет |
| Официальная гарантия производителя | 5 лет |
| Страна-родина бренда | Россия |
| Страна производства | Китай |
