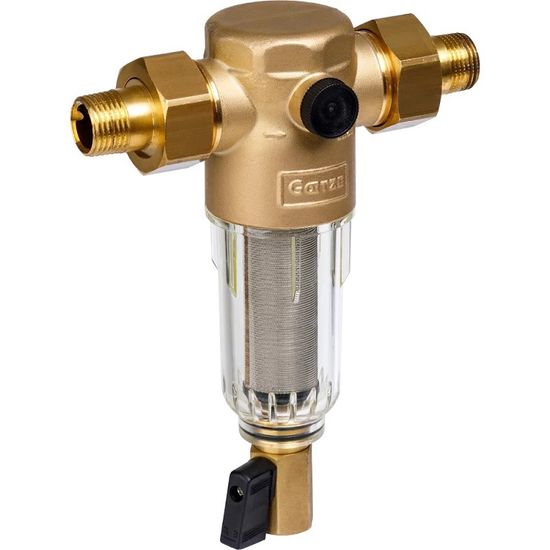

Сетчатый фильтр Goetze FM07-3/4C до +40°C, 3/4", для холодной воды

Сетчатый фильтр Goetze FM07-3/4C до +40°C, с размером 3/4" для холодной воды выполняет функцию защиты систем водоснабжения в квартирах и частных домах, многоквартирных и муниципальных зданиях, на коммерческих и промышленных предприятиях, а также защиты бытовых приборов и промышленного оборудования от загрязнений в виде мелких твёрдых частиц.

Области применения фильтров Goetze FM07

• Системы питьевого водоснабжения
• Технологическое водоснабжение в пищевых, промышленных и строительных технологиях
• Машины / приборы с подключением к сети питьевой воды

Принцип работы

Сетчатый фильтр Goetze состоит из корпуса и промываемого сетчатого картриджа. В рабочем режиме вода проходит через сетку в направлении снаружи внутрь, механические примеси задерживаются на поверхности сетки. Промывка сетки производится открытием шарового крана в нижней части фильтра. Манометр (опция, не входит в комплект поставки) позволяет контролировать давление воды на выходе фильтра.

Условия эксплуатации

Фильтры Goetze FM07-1/2C для холодной воды с полимерной колбой рассчитаны на условия работы при давлении 16 бар и температуре рабочей среды от +5°Сдо +40°С.

Указания по монтажу

1. Фильтр устанавливается на трубопровод в вертикальном положении. Используйте только подходящие для вашего материала трубопровода уплотнительные материалы и инструменты.
2. Устанавливайте фильтр в месте, защищенном от промерзания. Обеспечьте доступ к фильтру для проведения регулярного технического обслуживания.
3. Рекомендуется установить запорные клапаны на входе и выходе фильтра. Также придерживайтесь других местных стандартов и ограничений.
4. ВАЖНО! Направление потока должно совпадать со стрелкой на корпусе фильтра.
5. Перед установкой фильтра трубопровод должен быть тщательно промыт.
6. Манометр, приобретаемый отдельно и устанавливаемый в корпус фильтра, позволяет контролировать давление на выходе. Присоединение манометра следует герметизировать фум-лентой.
7. Сброс воды при промывке может осуществляться в ёмкость, установленную под фильтром, или в канализацию. В комплекте с фильтром поставляется штуцер для присоединения шланга. Присоединение штуцера к шаровому крану фильтра необходимо дополнительно герметизировать фум-лентой. Подключение к канализации выполняется путем подсоединения к дренажному штуцеру гибкого шланга с обязательным воздушным зазором между концом шланга и уровнем воды в канализации.
8. ВАЖНО! Перед вводом фильтра в эксплуатацию убедитесь, что оба отверстия в корпусе фильтра для присоединения манометра герметизированы установкой манометра или черных пластиковых заглушек.

Документация

1. Инструкция по монтажу (открыть PDF-файл)

Технические характеристики
