Сервопривод Stout SVM-0025-230017 для смесительных клапанов с датчиком для фиксирования регулирования температуры предназначен для управления поворотными регулирующими смесительными клапанами аналоговым сигналом от электронных регуляторов температуры.
Электропривод имеет редукторный электродвигатель, поворот которого осуществляется по управляющему сигналу от встроенного электронного регулятора температуры без необходимости использования какого-либо внешнего регулирующего устройства. Автоматика электропривода позволяет поддерживать заданную температуру регулируемой среды, а также ограничивать ее верхний или нижний предел.
Особенности
- снабжён со встроенным регулятором температуры и температурным датчиком;
- напряжение питания: 230 В переменного тока частотой 50 Гц;
- крутящий момент: 10 Н·м;
- трёхпозиционный управляющий сигнал;
- время поворота штока на 90°: 120 сек;
- потребляемая мощность 4 Вт.
Комплектация
Электропривод укомплектован погружным температурным датчиком, монтажной втулкой, адаптером для установки привода на клапан, стопорными болтами для исключения вращения привода вокруг клапана, фиксирующим винтом для закрепления привода на штоке клапана, питающим кабелем.

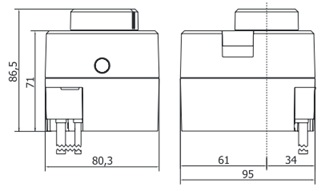

Габариты
Указания по монтажу
Электропривод может устанавливаться в любом положении, кроме нижнего расположения (под клапаном). Он надевается на шток клапана вместо рукоятки ручного управления с использованием втулки-адаптера и закрепляется фиксирующим винтом. Для исключения вращения самого привода в корпус клапана вкручивается поставляемый с приводом стопорный болт. Электропривод уже снабжен присоединенными к нему кабелями, поэтому выполнение специальных электрических соединений для него не требуется. Достаточно включить вилку кабеля в обычную розетку с напряжением 220 В. Последовательность монтажа привода и его настроек (в том числе DIP-переключателя), а также правила эксплуатации приведены в подробной инструкции, прилагаемой при поставке устройства.
Документация
Технические характеристики
| Производитель | Stout |
| Серия | SVM-0025 |
| Артикул | SVM-0025-230017 |
| Старый артикул | SVM-0015-230017 |
| Тип | сервопривод |
| Область применения | системы водяного отопления |
| Напряжение питания | 230 В |
| Частота тока | 50 Гц |
| Развиваемый крутящий момент | 10 Н·м |
| Усилие крутящего момента | 6 Н·м |
| Потребляемая мощность | 4 Вт |
| Угол поворота штока | 90° |
| Диапазон настройки регулируемой температуры | от -25°C до +150°C |
| Длина питающего кабеля | 1,9 м |
| Длина кабеля датчика температуры | 1 м |
| Класс пылевлагозащиты | IP42 |
| Температура эксплуатации | от +5°C до +40°C |
| Температура транспортировки и хранения | от -20°C до +65°C |
| Допустимая относительная влажность | до 85% |
| Вес | 800 г |
| Срок службы | 10 лет |
| Официальная гарантия производителя | 2 года |
| Страна-родина бренда | Италия/Россия |
