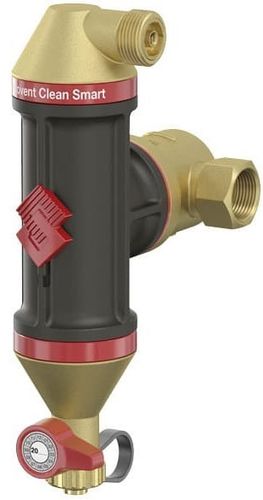

Сепаратор воздуха и шлама Flamcovent Clean Smart 3/4" (арт. FL 30041)

Сепаратор воздуха и шлама Flamcovent Clean Smart 3/4" (арт. FL 30041) предназначен для удаления твёрдых частиц от 4 мкм и микропузырьков воздуха от 40 мкм из закрытых систем теплоснабжения и охлаждения. В качестве среды может выступать вода и растворы гликолей до 50% с температурой от -10°C до +120°C и давлением от 0,2 до 10 бар. Корпус сепаратора изготовлен из высокопрочного высокоэффективного полиамида (РРА). Узел подключения и воздухоотводчик выполнены из латуни. В системах хозяйственно-бытового водоснабжения не применяется.

Сепаратор Flamco FL 30041 имеет диаметр 60 мм, высоту 241 мм и весит 1,198 кг. Условная пропускная способность kvs сепаратора составляет 13,3 м3/час.

Преимущества сепараторов воздуха и шлама Flamcovent Clean Smart

• практически не требуют обслуживания;
• производительность на 60% выше по сравнению с обычными сепараторами;
• высокие скоростные характеристики - до 3 м/с;
• возможно применение с трубопроводами всех типов;
• подходит для сред с содержанием гликоля до 50%;
• компактность и небольшой вес;
• предельно низкое гидравлическое сопротивление и низкие потери энергии;
• постоянная производительность на протяжении всего срока службы;
• удаляют микропузырьки воздуха размером от 40 мкм, частицы шлама от 4 мкм.

Конструкция

Принцип работы сепаратора шлама и воздуха Flamco

В сепараторах серии Smart используется уникальная технология сепарации воздуха и шлама с использованием эффекта Вентури: при прохождении через узкое сопло давление жидкости на выходе в корпус сепаратора падает. При попадании из малого сечения сопла в большой объём рабочей ёмкости снижается скорость, изменяется давление, из-за чего сразу выделяются пузырьки воздуха и начинает осаждаться шлам. Воздух сразу стремится вверх, где его удаляет автоматический воздухоотводчик, шлам опускается в шламосборник, откуда его легко дренировать, а очищенный теплоноситель через сопло более крупного сечения возвращается обратно в систему. Супермагнит дополнительно вносит свой вклад в улавливание частиц магнетита. 25 неодимовых супермагнита в виде стержня установлены по центру шламосборника вместе со скребком, который позволяет очистить отложения для эффективного дренирования.

Помимо этого, сепараторы Flamco Smart отличаются ещё двумя важными особенностями. Корпус сепаратора расположен на линии циркуляции теплоносителя, а отбор теплоносителя на обработку происходит только по краям стенки трубопровода, что позволяет минимизировать гидравлическое сопротивление в устройстве сепаратора. Также в отличие от сетчатых фильтров, в которых некоторые частицы могут застревать в сетке и закупоривать часть ячеек, в сепараторах Flamco частицы шлама оседают вниз.

Указания по монтажу

• Сепаратор Flamco Clean Smart допускается устанавливать только в сухих незамерзающих помещениях с возможностью лёгкого доступа для обслуживания и эксплуатации.
• Перед монтажом сепаратора шлама Flamco Clean Smart систему необходимо промыть.
• Возможна установка на горизонтальных, вертикальных и наклонных участках труб, при этом корпус сепаратора должен располагаться только вертикально, со сливным краном внизу.
• Переходные муфты применять не рекомендуется.
• Перед сепаратором рекомендуется предусмотреть прямой участок трубопровода длиной не менее 10-ти номинальных диаметров сепаратора. Например, при монтаже сепаратора Flamco Clean Smart 1", обеспечить перед ним прямой участок трубопровода длиной 250 мм.
• При установке сепаратора шлама следует учитывать направление потока, которое обозначено стрелкой на корпусе.
• Сепаратор воздуха и шлама ставится на прямую или на обратную линию в зависимости от того, является ли система более завоздушенной или загрязнённой.
