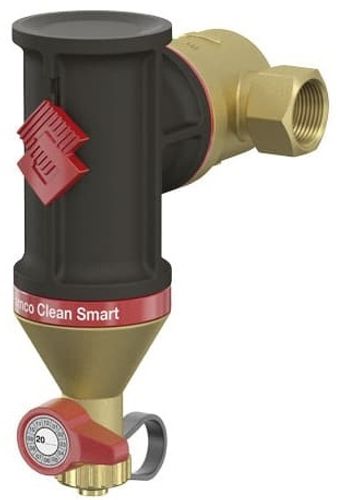

Сепаратор шлама Flamco Clean Smart 3/4" (арт. FL 30021)

Сепаратор шлама Flamco Clean Smart 3/4" (арт. FL 30021)
Flamco
Артикул: FL 30021
9 198 руб

Доставка по г. Москве в пределах МКАД: 500 р.

Официальная гарантия производителя: 2 года

Сумма заказа:
9 198 руб

Сепаратор шлама Flamco Clean Smart 3/4" (арт. FL 30021) предназначен для удаления твёрдых частиц от 4 мкм из закрытых систем теплоснабжения и охлаждения. В качестве среды может выступать вода и растворы гликолей до 50% с температурой от -10°C до +120°C и давлением от 0,2 до 10 бар. Корпус сепаратора изготовлен из высокопрочного высокоэффективного полиамида (РРА). Узел подключения выполнен из латуни. В системах хозяйственно-бытового водоснабжения не применяется.

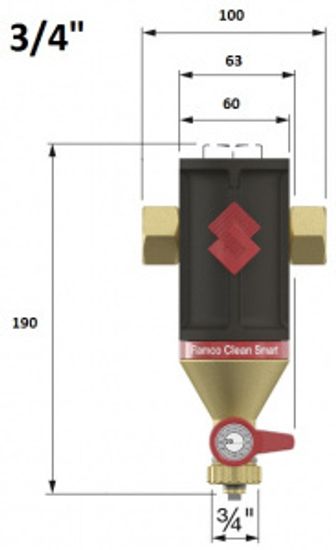

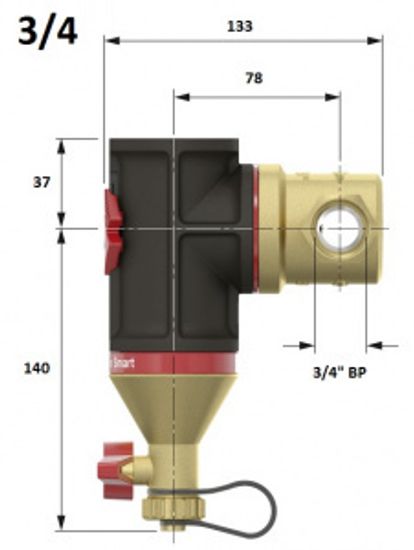

Сепаратор Flamco FL 30021 имеет диаметр 60 мм, высоту 177 мм и весит 0,939 кг. Условная пропускная способность kvs сепаратора составляет 13,3 м3/час.

Преимущества сепараторов воздуха и шлама Flamco Clean Smart

  • практически не требуют обслуживания;
  • производительность на 60% выше по сравнению с обычными сепараторами;
  • высокие скоростные характеристики - до 3 м/с;
  • возможно применение с трубопроводами всех типов;
  • подходит для сред с содержанием гликоля до 50%;
  • компактность и небольшой вес;
  • предельно низкое гидравлическое сопротивление и низкие потери энергии;
  • постоянная производительность на протяжении всего срока службы;
  • удаляют частицы шлама от 4 мкм.

Конструкция

Принцип работы сепаратора шлама Flamco

В сепараторах серии Smart используется уникальная технология сепарации шлама с использованием эффекта Вентури: при прохождении через узкое сопло давление жидкости на выходе в корпус сепаратора падает. При попадании из малого сечения сопла в большой объём рабочей ёмкости снижается скорость, изменяется давление, из-за чего сразу начинает осаждаться шлам. Шлам опускается в шламосборник, откуда его легко дренировать, а очищенный теплоноситель через сопло более крупного сечения возвращается обратно в систему. Супермагнит дополнительно вносит свой вклад в улавливание частиц магнетита. 25 неодимовых супермагнита в виде стержня установлены по центру шламосборника вместе со скребком, который позволяет очистить отложения для эффективного дренирования. Из-за низких скоростей потока магниты способны улавливать даже самые мелкие частицы магнетита размером от 4 мкм.

Помимо этого, сепараторы Flamco Smart отличаются ещё двумя важными особенностями. Корпус сепаратора расположен на линии циркуляции теплоносителя, а отбор теплоносителя на обработку происходит только по краям стенки трубопровода, что позволяет минимизировать гидравлическое сопротивление в устройстве сепаратора. Также в отличие от сетчатых фильтров, в которых некоторые частицы могут застревать в сетке и закупоривать часть ячеек, в сепараторах Flamco частицы шлама оседают вниз.

Указания по монтажу

  • Сепаратор Flamco Clean Smart допускается устанавливать только в сухих незамерзающих помещениях с возможностью лёгкого доступа для обслуживания и эксплуатации.
  • Перед монтажом сепаратора шлама Flamco Clean Smart систему необходимо промыть.
  • Возможна установка на горизонтальных, вертикальных и наклонных участках труб, при этом корпус сепаратора должен располагаться только вертикально, со сливным краном внизу.
  • Переходные муфты применять не рекомендуется.
  • Перед сепаратором рекомендуется предусмотреть прямой участок трубопровода длиной не менее 10-ти номинальных диаметров сепаратора. Например, при монтаже сепаратора Flamco Clean Smart 1", обеспечить перед ним прямой участок трубопровода длиной 250 мм.
  • При установке сепаратора шлама следует учитывать направление потока, которое обозначено стрелкой на корпусе.
  • Сепаратор шлама необходимо размещать на обратной линии перед котлом, в идеально случае – перед циркуляционным насосом. В системах охлаждения воды его следует устанавливать на обратной линии непосредственно перед чиллером.

Пример установки

Документация

  1. Сепараторы шлама Flamco Clean Smart - технический паспорт изделия (открыть PDF-файл)
  2. Инструкция по монтажу (открыть PDF-файл)

Технические характеристики

ПроизводительFlamco
СерияClean Smart
АртикулFL 30021
Типсепаратор шлама
Назначениезакрытые системы отопления и охлаждения
Рабочая средавода и растворы гликолей до 50%
Рабочее давлениеот т 0,2 до 10 бар
Температура на мембранеот -10°C до +120°C
Диаметр подключения к системе3/4"
Размер улавливаемых частиц шламадо 4 мкм
Материал корпусавысокопрочный высокоэффективный полиамид РРА
Материал узла подключениялатунь
Температура храненияот +1°C до +40°C
Условная пропускная способность kvs13,3 м3/час
Диаметр60 мм
Высота177 мм
Вес0,939 кг
Страна-родина брендаГолландия
Страна производстваГермания
Официальная гарантия производителя2 года
