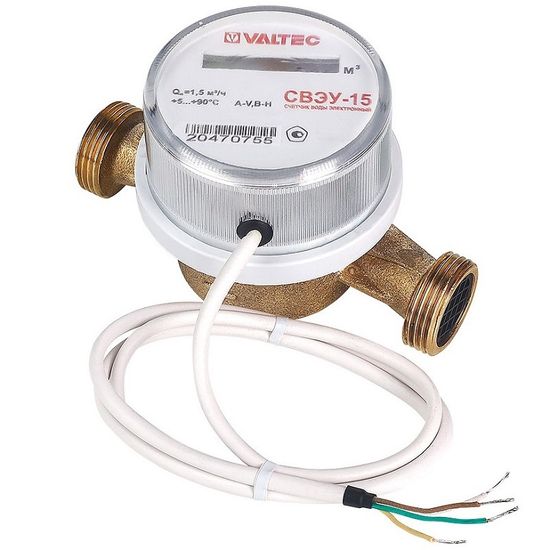

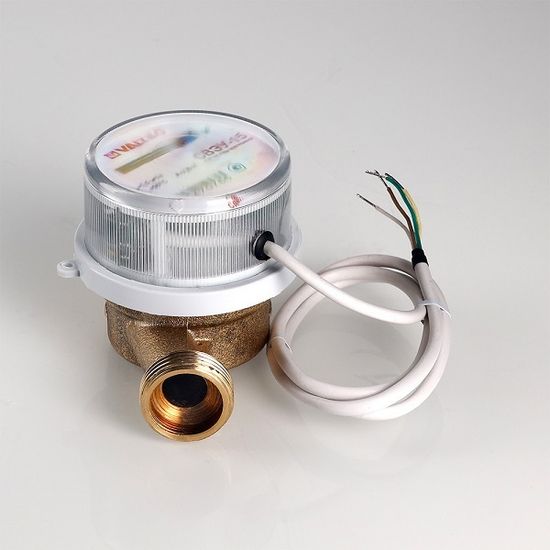

Счётчик воды универсальный Valtec VLF-U-15-3.110.LW без сгонов ДУ 15 мм, L 110 мм, LoRa

Электронный универсальный счётчик воды Valtec VLF-U-15-3.110 предназначен для измерения расхода холодной и горячей воды, протекающей по трубопроводам.

Область применения

Основное применение счётчика – коммерческий учет воды, главным образом – в квартирах.

Условия эксплуатации

Счётчик Валтек VLF-U-15-3.110.LW рассчитан на эксплуатацию при давлении до 10 бар и температуре от +5°С до +90°С.

Межповерочный интервал

Средний срок службы водосчётчиков СВЭУ составляет 12 лет. Срок непрерывной работы элемента питания – не менее 6 лет. Межповерочный интервал при установке счётчика на холодной и горячей воде составляет 6 лет.

Комплектация

• Счетчик воды «СВЭУ»
• Методика поверки
• Паспорт изделия

Конструкция

Универсальный водосчётчик Valtec имеет одноструйную, сухоходную, крыльчатую конструкцию. В проточной части корпуса расположена крыльчатка, которая вращается под действием потока воды. Число её оборотов пропорционально прошедшему через счётчик объёму воды. Подсчёт числа оборотов крыльчатки осуществляется путем анализа изменения напряженности поля постоянного магнита, расположенного в верхней части оси крыльчатки. Данные об объеме израсходованной воды рассчитываются прибором и отображаются на ЖК-дисплее.

Рабочий датчик магнитного поля позволяет отслеживать воздействие на счётчик внешних магнитных полей. При этом измерение прошедшего через счётчик объема воды не прекращается, а факт воздействия внешнего магнитного поля фиксируется в журнале нештатных ситуаций.

При использовании счётчика в автоматизированных системах контроля и учета энергоресурсов (АСКУЭР) данные об измеренном объеме воды, а также содержимое журналов счётчика, передаются по проводному (стандарта RS-485, M-BUS) или беспроводному (wM-Bus, LoRaWAN, NB-Fi) интерфейсу, в зависимости от модели.

Счётчик выпускается с диаметрами условного прохода 15 мм (1/2") при номинальном расходе 1,5 м3/час.

Водосчётчики «Valtec СВЭУ» соответствуют требованиям ГОСТ Р 50601-93, ГОСТ Р 50193.1-92 и международному стандарту ISO 4064, изготовлены по техническим условиям СЭТ.469333.148 ТУ, включены в Государственный реестр средств измерений за № 78884-20 и допущены к применению на территории России.

Указания по монтажу

1. Счётчик должен использоваться в пределах условий, изложенных в таблице технических характеристик
2. Счётчик должен быть защищен от гидравлических ударов, вибраций и механических повреждений.
3. При заметном снижении расхода воды при постоянном давлении в трубопроводе необходимо прочистить входной фильтр от засорения. Ориентировочная периодичность очистки фильтра - не менее 1-го раза в 6 месяцев.
4. Наружные поверхности счётчика должны содержаться в чистоте. Загрязненное стекло протирают влажной, а затем сухой полотняной салфеткой.
5. Счётчик необходимо демонтировать и направить в ремонт в случаях: течи через корпус; течи через счетный механизм; попадания воды в счетный механизм; остановки счётчика.
6. При протечке из-под накидной гайки полусгона следует поменять прокладку (расходный материал).
7. Ремонт счётчика производится предприятием-изготовителем или специализированным ремонтным предприятием.
8. О всех ремонтах должны быть сделаны отметки в паспорте счётчика с указанием даты, причины выхода счётчика из строя и характера произведенного ремонта.
9. После ремонта счётчик подвергается поверке.
10. Сервисное обслуживание счётчика следует проводить не реже одного раза в год. При сервисном обслуживании производятся следующие работы: проверка соединений счётчика; замена (при необходимости) прокладок полусгонов; очистка счётчика от загрязнений и пыли.

Документация

1. Технический паспорт на счётчики воды Валтек (открыть PDF-файл)
2. Сертификат соответствия до 2026 г. (открыть PDF-файл)
3. Отказное письмо в области обязательной сертификации (открыть PDF-файл)

Технические характеристики
