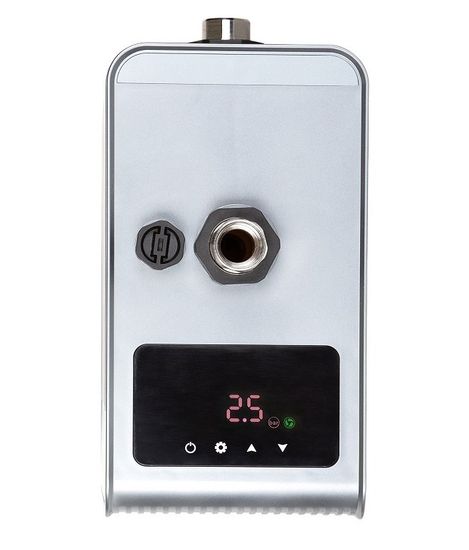

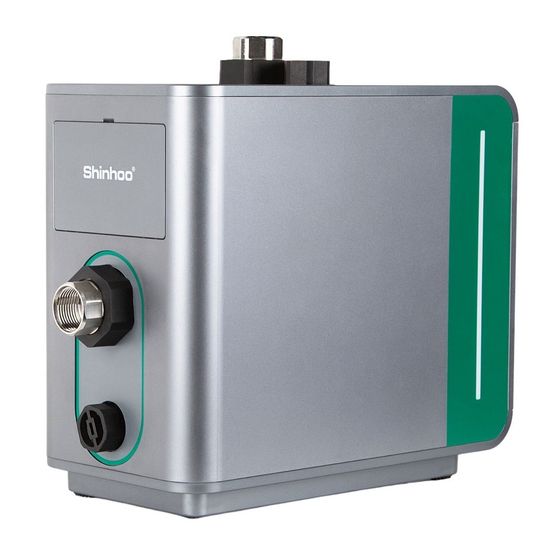

Насосная установка Shinhoo Aquamaster 3-45 (72111001) повышения давления

Самовсасывающая бытовая станция водоснабжения Shinhoo AQUAMASTER 3-45 – это полностью комплектное решение, включающее в себя насос, электродвигатель, мембранный бак, датчик давления, обратный клапан. Установка отличается малым уровнем шума, компактными размерами и надежной конструкцией.

Станция оснащена встроенным преобразователем частоты, который вкупе с встроенным датчиком давления позволяет поддерживать необходимы параметры. Если давление падает ниже необходимого уровня, производительность Aquamaster немедленно повышается, чтобы компенсировать падение давления.

ВАЖНО! Установка Aquamaster должна подбираться под параметры колодца/скважины. Ни в коем случае производительность насосной станции не должна превышать производительность скважины (в том числе, абиссинской скважины), иначе стабильность работы установки будет нарушена.

Принцип работы

Принцип работы насосной станции основан на повышении давления жидкости, движущейся от входного патрубка к выходному. Передача электромагнитной энергии от обмоток статора электродвигателя на его ротор приводит к вращению рабочего колеса, соединенного через вал с ротором. Жидкость течет от входного патрубка насоса к центру рабочего колеса и дальше вдоль его лопаток. Под действием центробежных сил скорость жидкости увеличивается, соответственно растет кинетическая энергия, которая преобразуется в давление на выходном патрубке.

Корпус насоса сконструирован таким образом, что жидкость собирается с рабочего колеса в направлении выходного патрубка насоса. "Аквамастер" поддерживает постоянное давление при переменном расходе благодаря встроенным преобразователю частоты и датчику давления. В случае если требуемое давление в системе будет отличаться от текущего, датчик подает сигнал на интеллектуальный блок управления, чтобы частотный преобразователь адаптировал скорость вращения вала под требуемые условия работы.

Области применения

Установка AQUAMASTER 3-45 (72111001) используется для повышения давления и водоснабжения в частных домах, на дачах и фермах. Она предназначена для перекачивания чистой воды. В частности, её можно применять для решения следующих задач:

• повышение давления из городских магистралей;
• водоснабжение из колодцев (подъём воды с глубины до 8 м);
• водоснабжение из накопительных ёмкостей;
• для систем ручного и автоматического полива;
• перекачивание чистой воды из водоёмов.

Габариты

Указания по монтажу

• Установку Aquamaster можно монтировать внутри или вне помещения, но она не должна подвергаться воздействию низких температур.
• Рекомендуется устанавливать станцию вблизи дренажа или в поддоне, соединённом с дренажным трубопроводом, для отвода возможного конденсата с холодных поверхностей.
• Изделие можно монтировать в небольших пространствах, например в шкафу. Минимальное требуемое пространство для монтажа (Д х Ш х В): 450 x 215 x 400 мм. Хотя для монтажа не требуется много места, рекомендуется предусмотреть достаточное пространство для выполнения технического и сервисного обслуживания.
• В случае подъема жидкости с глубины более чем 5 м, напор на выходе насоса до ближайшей точки водоразбора должен быть не менее 2 м водяного столба при любом расходе с целью обеспечения нормального режима работы.
• Всегда устанавливайте насос на опорную плиту в горизонтальном положении с максимальным углом наклона ±5°.
• Правильный монтаж с использованием демпфирующей резиновой подкладки, гибких шлангов и правильно размещённых креплений для жёстких труб может уменьшить уровень шума примерно на 50%.

Документация

1. Паспорт изделия на Aquamaster (открыть PDF-файл)
2. Техлист (открыть PDF-файл)
3. Декларация о соответствии до 2030 года (открыть PDF-файл)

Технические характеристики
