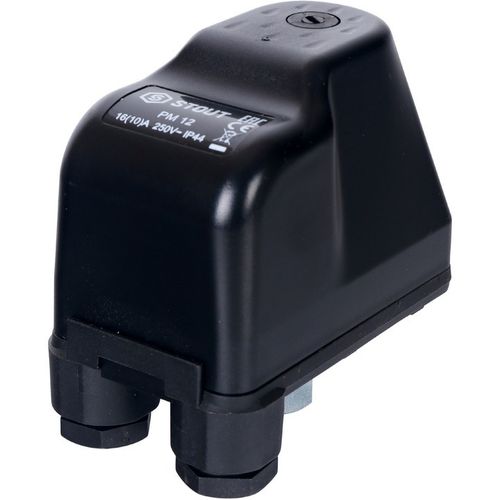

Реле давления Stout PM12G, 3-12 бар, 1/4", с накидной гайкой для водоснабжения SCS-0001-000012 служит для управления работой насосов в пределах заданного давления в системах водоснабжения, поливочных установках и в системах пожаротушения.
Принцип работы
Мембрана в корпусе реле давления, находясь в контакте с рабочей средой, управляет контактами электрического реле (реле с переключающим контактом). Контакты замкнуты, если давление в трубопроводе находится между установленными нижним (давление включения) и верхним пределом давления (давление выключения). При выходе из установленного диапазона давления контакты реле размыкаются и подключенное к реле устройство выключается.
Условия эксплуатации
Реле давления Stout PM12G SCS-0001-000012 предназначено для работы с водой в качестве рабочей среды, температура которой может варьироваться от +5°C до +55°C.
Габариты
Указания по монтажу
- Реле давления монтируется в вертикальном или горизонтальном положении.
- Номинальный диаметр трубопровода между реле давления и регулируемым прибором должен быть не менее DN8, если длина трубопровода между реле и регулируемым устройством не превышает одного метра; не менее DN15, если длина трубопровода превышает один метр; DN20 независимо от длины, если данная труба используется для подачи рабочей среды к другим устройствам помимо рассматриваемого реле давления.

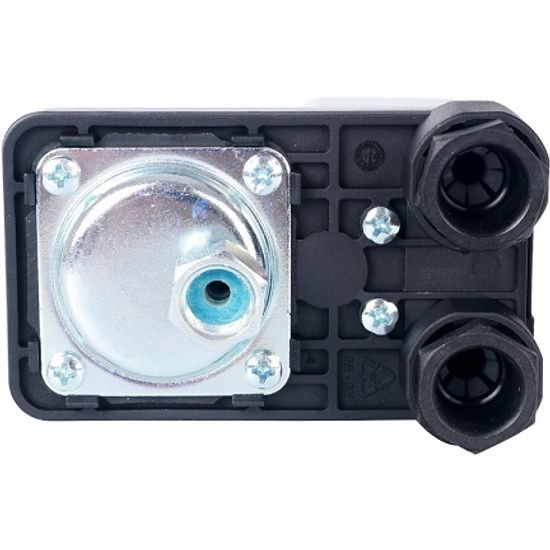

- Реле подключается к системе водоснабжения через штуцер 1/4"ВР. Герметичность соединения обеспечивается только при применении герметиков (герметизирующая паста, тефлоновая лента и т.д.).
- Крепление реле давления должно выполняться с помощью ключа №19 (рекомендуемый момент затяжки: 35 Н·м).
Документация
Технические характеристики
| Производитель | Stout |
| Серия | SCS-0001 |
| Артикул | SCS-0001-000012 |
| Модель | PM12G |
| Тип | реле давления |
| Область применения | системы водоснабжения и пожаротушения |
| Рабочая среда | вода |
| Диапазон регулировки пускового давления | от 3 до 12 бар |
| Заводская настройка давления | от 5 до 7 бар |
| Дифференциал давления | от 1,5 до 4 бар |
| Номинальное напряжение | 220 В |
| Частота сети | 50 Гц |
| Максимальная сила тока | 10 А (16 А) |
| Температура рабочей среды | от +5°C до +55°C |
| Температура окружающей среды | от 0°C до +55°C |
| Степень электрической защиты | IP44 |
| Размер присоединения | 1/4" с накидной гайкой |
| Материал корпуса | пластик, армированный стекловолокном |
| Материал мембраны | каучук NBR |
| Цвет | чёрный |
| Высота | 100 мм |
| Ширина | 104 мм |
| Глубина | 60 мм |
| Вес | 400 г |
| Страна-родина бренда | Россия |
| Официальная гарантия производителя | 1 год |
