Редуктор давления Valtec 3/4", 1–5 бара, до +80°C, регулируемый мембранный (VT.089.N.05)

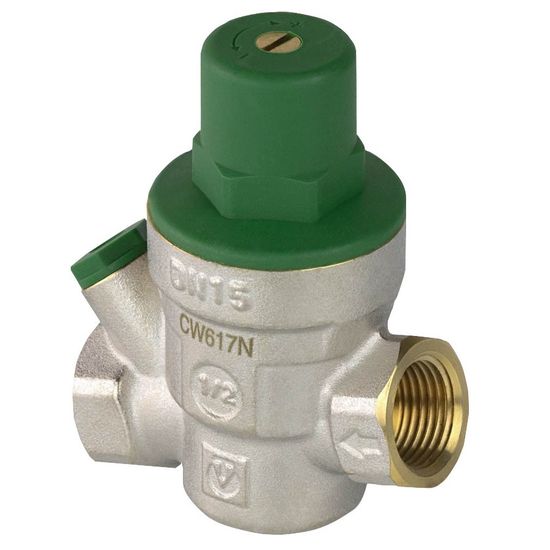

Регулируемый мембранный редуктор давления Valtec 3/4" (VT.089.N.05) предназначен для регулируемого снижения давления рабочей среды в сетях холодного и горячего водоснабжения, водяного отопления, а также на технологических трубопроводах, транспортирующих жидкости, неагрессивные к материалам изделия.

Редуктор поддерживает на выходе давление, не превышающее настроечное, вне зависимости от скачков давления в сети. В статическом режиме давление после регулятора также не превышает настроечное. Регулирование происходит по схеме «после себя». Диапазон регулирования – 1–5 бар. Заводская настройка выходного давления – 3 бара.

Наличие патрубка с внутренней резьбой 1/4" позволяет устанавливать на редуктор манометр (приобретается отдельно), по которому можно контролировать давление на выходе из регулятора. Редуктор поставляется с патрубком под манометр, закрытым резьбовой пробкой.

График расходно-напорных параметров

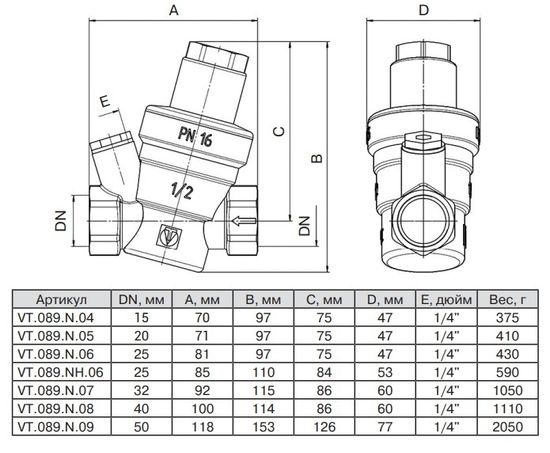

Конструкция и материалы

Корпус картриджа редуктора выполнен из нейлона. Данный материал устойчив к минеральным отложениям, за счёт этого редуктор будет надежнее работать на жёсткой воде.

Пружина редуктора изготовлена из нержавеющей стали, чтобы исключить возможность появления коррозии на основном рабочем элементе (даже при наличии конденсата).

Условия эксплуатации

Диапазон допустимой температуры рабочей среды – 0– +80°С.

Указания по монтажу

1. Регулятор может монтироваться в любом монтажном положении, однако направление потока должно совпадать с направлением стрелки на корпусе регулятора. Регулировочный винт должен быть доступен для настройки.
2. При использовании подмоточного материала (ФУМ, пакля, лен) следует следить за тем, чтобы излишки этого материала не попадали внутрь корпуса регулятора. Это может привести к их попаданию на седло золотника и утрате регулятором работоспособности.
3. Регулятор следует устанавливать так, чтобы была возможность для установки манометра.
4. Регулятор следует предохранять от гидравлических ударов, т. к. они могут привести к повреждению мембраны.
5. При установке перед водонагревателем, необходимо оставлять свободный участок трубопровода между нагревателем и регулятором длиной 5 DN.
6. В соответствии с ГОСТ 12.2.063-2015 п. 9.6, арматура не должна испытывать нагрузок от трубопровода (при изгибе, сжатии, растяжении, кручении, перекосах, вибрации, неравномерности затяжки крепежа и т. д.). При необходимости должны быть предусмотрены опоры или компенсаторы, устраняющие нагрузку на арматуру от трубопровода.
7. Несоосность соединяемых трубопроводов не должна превышать 3мм при длине до 1 м плюс 1 мм на каждый последующий метр (СП 73.13330.2016).
8. Муфтовые соединения следует выполнять, не превышая предельные моменты затяжки, указанные в таблице технических характеристик.
9. Для исключения возникновения кавитации рекомендуется соблюдать соотношение между входным давлением и давлением настройки не более 2,5. Если это условие не может быть выполнено, следует устанавливать последовательно 2 редуктора.

Указания по эксплуатации и техническому обслуживанию

1. Снижение давления ниже настроечного свидетельствует о засорении сетчатого фильтра, встроенного в картридж регулятора. Для его прочистки следует отсечь регулятор от поступления рабочей среды с помощью водозапорной арматуры, открутить крышку пружинной камеры, достать картридж и прочистить фильтр.
2. Один раз в год рекомендуется производить повторную настройку регулятора в соответствии с разделом 6 настоящего паспорта.
3. Не допускается замораживание рабочей среды внутри регулятора.
4. Рабочая среда не должна способствовать образованию накипи и шлама на внутренних поверхностях изделия, а также вымыванию цинка из латуни. Карбонатный индекс горячей воды, проходящей через корпус изделия, не должен превышать 1,5 мг-экв./дм3. Индекс Ланжелье для воды должен быть больше 0.

Документация

1. Технический паспорт изделия (открыть PDF-файл)
2. Декларация о соответствии до 2026 г. (открыть PDF-файл)
