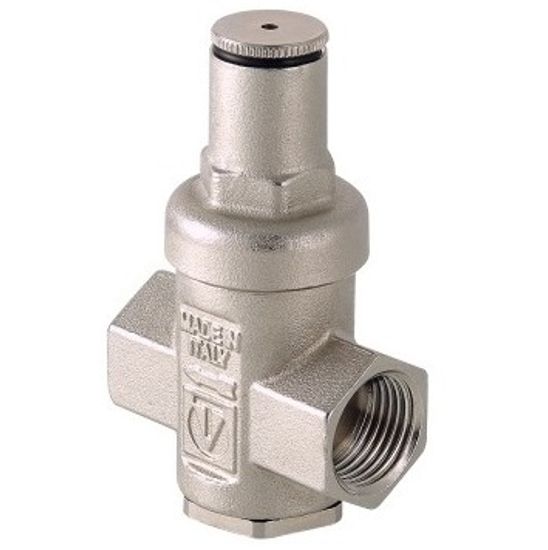

Редуктор давления Valtec 1/2", 1–4.5 бара, до +80°C (арт. VT.087.N.0445)

Поршневой редуктор давления прямого действия Valtec 1/2", 1–4.5 бара (арт. VT.087.N.0445) предназначен для регулируемого снижения давления транспортируемой среды в сетях холодного и горячего водоснабжения, пневмопроводах сжатого воздуха, а также на технологических трубопроводах, транспортирующих жидкости и газы, неагрессивные к материалам изделия, с рабочим давлением до 16 бар и температурой рабочей среды до +80°С. Основная сфера применения данного редуктора – квартирные системы водопровода.

Пределы регулирования выходного давления – 1,0–4,5 бара. Заводская настройка – 3 бара. Устройство поддерживает на выходе давление, не превышающее настроечное, вне зависимости от скачков давления в сети. В статическом режиме давление после редуктора также не превышает настроечное. Регулирование происходит по схеме «после себя». При резких изменениях входного давления допустимое отклонение выходного параметра не превышает 10%.

Корпус изделия выполнен из сантехнической латуни марки CW617N. Материал золотникового уплотнения – EPDM, пружины – нержавеющая сталь. Для подключения к водопроводной системе редуктор снабжён патрубками с внутренней резьбой диаметром подключения 1/2". Средний полный срок службы редуктора составляет 20 лет.

Вес изделия составляет 395 г.

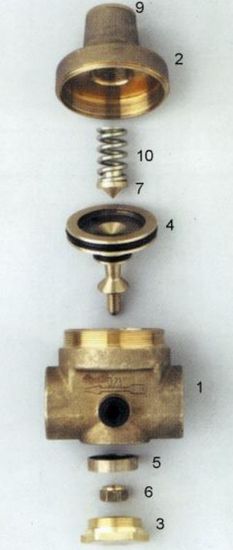

Конструкция редуктора VT.087.N.0445

Корпус редуктора (1), крышка корпуса (2) и пробка (3) выполнены из латуни марки CW617N по EN 12165 методом горячей объемной штамповки.
В корпусе расположен подвижный поршень (4), на одной оси с которым с помощью гайки (6) закреплен золотник (5). Все эти детали, а также упорный конус (7) изготовлены из латуни CW 614N методом токарной обработки.
Прокладка золотника (13), а также большое и малое уплотнительные кольца (11,12) сделаны из эластомера EPDM.
Редуктор работает следующим образом: рабочая среда, попадая во входную камеру, с одинаковой силой воздействует на золотник и на нижнюю поверхность поршня. Сила упругости пружины поддерживает редуктор в открытом положении до тех пор, пока давление среды в выходной камере, воздействующее на верхнюю «тарелку» поршня не сравняется с настроечным. В этот момент золотник начинает перекрывать отверстие между камерами, увеличивая местное сопротивление и снижая выходное давление до заданного уровня. С помощью латунной настроечной гайки (8) редуктор может быть настроен на требуемое выходное давление, отличное от заводской настройки (3 бара).

Габариты

Указания по монтажу и эксплуатации

• Редуктор может монтироваться в любом монтажном положении, однако направление потока должно совпадать с направлением стрелки на корпусе редуктора. Наработка на отказ редуктора увеличится, если он будет установлен вертикально, регулировочным винтом вверх, т.к. в этом случае уменьшается вероятность износа уплотнительных колец поршней.
• При использовании подмоточного материала (ФУМ, сантехническая нить) следует следить за тем, чтобы излишки материала не попадали во входную камеру редуктора. Это может привести к их попаданию на седло золотника и утрате редуктором работоспособности.
• Перед редуктором требуется установить фильтр механической очистки с фильтрующей способностью не более 300 мкм.
• Расположение редуктора должно позволять легко производить его настройку и техническое обслуживание.
• На квартирных вводах редуктор рекомендуется устанавливать сразу после входного фильтра механической очистки, перед водосчётчиком.
• При монтаже редуктора не допускается превышать максимально допустимые крутящие моменты.
• Настройка редуктора может производиться без его демонтажа.
• Техническое обслуживание редуктора заключается в периодической замене большого и малого уплотнительных колец.
• Не допускается замораживание рабочей среды внутри редуктора.

Документация

1. Технический паспорт изделия (открыть PDF-файл)
2. Декларация о соответствии техническому регламенту Таможенного союза (открыть PDF-файл)
3. Отказное письмо в области пожарной безопасности (открыть PDF-файл)
4. Экспертное заключение по результатам санитарно-эпидемиологической экспертизы продукции (открыть PDF-файл)

Технические характеристики
