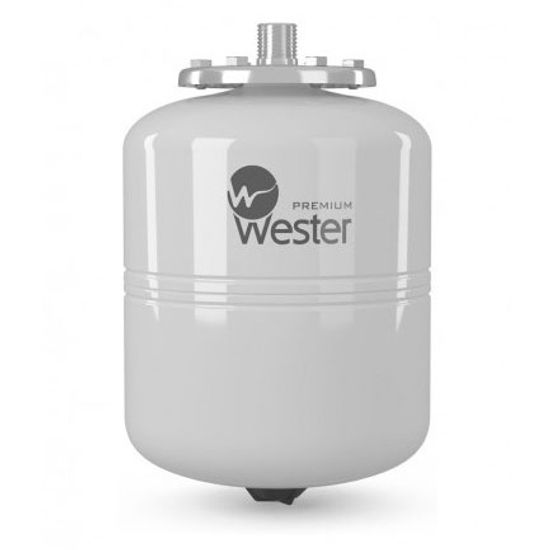

Расширительный бак Wester Premium WDV 8 для ГВС белый вертикальный (0140350)

Расширительный бак Wester Premium WDV 8 для ГВС белый вертикальный (0140350) (арт. 0140350) предназначен для компенсации температурного расширения теплоносителя в системах горячего водоснабжения и теплоносителя в гелиосистемах, а также защиты системы ГВС от гидроударов.

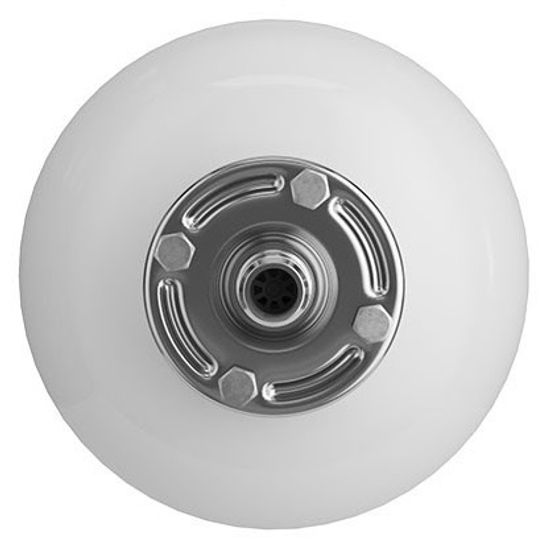

Корпус бака изготовлен из высококачественной углеродистой стали с эпоксиполиполиэфирным наружным покрытием белого цвета (RAL 9016) и рассчитан на многолетнюю эксплуатацию. Заменяемая мембрана выполнена из EPDM. Мембрана разделяет бак на две камеры: воздушную (полость между металлическим корпусом и мембраной) и водяную (внутренняя полость самой мембраны). Теплоноситель находится внутри мембраны и не контактирует с металлическимистенками бака. Материал ниппеля - латунь. Контрфланец выполнен из углеродистой стали с эпоксиполиэфирным покрытием белого цвета (RAL 9016).

Бак имеет вертикальное исполнение и предназначен для настенного монтажа. Подключение к системе расположено сверху бака и имеет размер 3/4" с наружной резьбой. В качестве рабочей среды допустимо использовать воду с температурой от +1°C до +110°C, а также водные растворы гликолей до 50%. Рабочее давление не должно превышать 12 бар. Предварительное давление воздушной полости составляет 1,5 бара.

Мембранный бак для систем ГВС Wester WDV 8 имеет объём 8 литров. Высота бака 31,1 см, диаметр 20 см, длина см. Весит изделие 1,55 кг.

Конструкция

Указания по монтажу и эксплуатации

• Место установки бака необходимо выбрать так, чтобы предохранить его от ударов, производственной вибрации, воздействия атмосферных осадков. Любой удар или механическое воздействие могут привести к нарушению герметичности и как следствие выхода из строя расширительного бака.
• Максимальное рабочее давление бака должно быть больше, чем чем давления срабатывания предохранительного клапана. При этом необходимо учесть разницу в высоте расположения бака и предохранительного клапана.
• На магистрали "Водонагреватель - мембранный бак" не должно быть запорной арматуры и участков сужения трубопровода. Сам трубопровод желательно теплоизолировать.
• Перед установкой бака необходимо настроить давление в воздушной полости мембранного бака, для чего подключить компрессор к ниппелю бака и накачать бак воздухом до расчетного давления.
• При испытании системы водоснабжения давлением, превышающим максимальное рабочее давление бака, необходимо отсоединить бак и заглушить подводящий трубопровод.
• Настройка давления в воздушной полости установленного бака производится на опорожнённой системе или на мембранном баке отключенным от системы водоснабжения.
• При эксплуатации мембранного не реже 1 раза в месяц проверяйте давление в воздушной полости.
• Периодически (один раз в год) проводите профилактический осмотр бака.
• Не допускайте замерзания воды в расширительном баке.

Пример монтажа

Документация

1. Паспорт и инструкция по монтажу на мембранные баки Wester WDV для ГВС (открыть PDF-файл)
2. Листовка "Мембранные баки Wester" (открыть PDF-файл)

Технические характеристики
