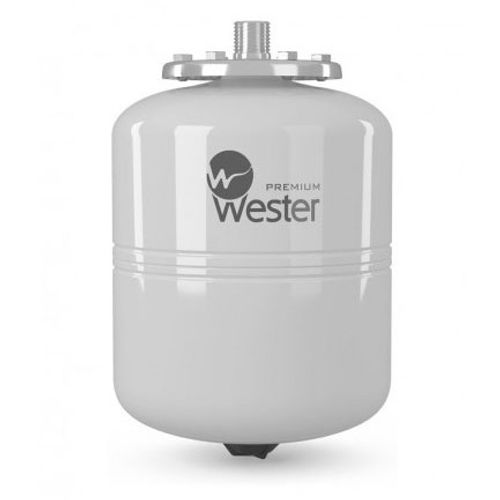

Расширительный бак Wester Premium WDV 24 для ГВС белый вертикальный (0140380) (арт. 0140380) предназначен для компенсации температурного расширения теплоносителя в системах горячего водоснабжения и теплоносителя в гелиосистемах, а также защиты системы ГВС от гидроударов.
Корпус бака изготовлен из высококачественной углеродистой стали с эпоксиполиполиэфирным наружным покрытием белого цвета (RAL 9016) и рассчитан на многолетнюю эксплуатацию. Заменяемая мембрана выполнена из EPDM. Мембрана разделяет бак на две камеры: воздушную (полость между металлическим корпусом и мембраной) и водяную (внутренняя полость самой мембраны). Теплоноситель находится внутри мембраны и не контактирует с металлическимистенками бака. Материал ниппеля - латунь. Контрфланец выполнен из углеродистой стали с эпоксиполиэфирным покрытием белого цвета (RAL 9016).

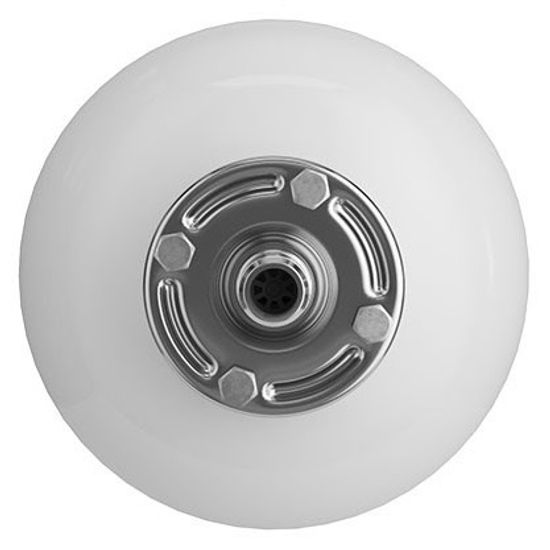

Бак имеет вертикальное исполнение и предназначен для настенного монтажа. Подключение к системе расположено сверху бака и имеет размер 3/4" с наружной резьбой. В качестве рабочей среды допустимо использовать воду с температурой от +1°C до +110°C, а также водные растворы гликолей до 50%. Рабочее давление не должно превышать 12 бар. Предварительное давление воздушной полости составляет 1,5 бара.
Мембранный бак для систем ГВС Wester WDV 24 имеет объём 24 литра. Высота бака 50,4 см, диаметр 28 см, длина см. Весит изделие 4,25 кг.
Конструкция
1 - корпус из углеродистой стали; |
Указания по монтажу и эксплуатации
- Место установки бака необходимо выбрать так, чтобы предохранить его от ударов, производственной вибрации, воздействия атмосферных осадков. Любой удар или механическое воздействие могут привести к нарушению герметичности и как следствие выхода из строя расширительного бака.
- Максимальное рабочее давление бака должно быть больше, чем чем давления срабатывания предохранительного клапана. При этом необходимо учесть разницу в высоте расположения бака и предохранительного клапана.
- На магистрали "Водонагреватель - мембранный бак" не должно быть запорной арматуры и участков сужения трубопровода. Сам трубопровод желательно теплоизолировать.
- Перед установкой бака необходимо настроить давление в воздушной полости мембранного бака, для чего подключить компрессор к ниппелю бака и накачать бак воздухом до расчетного давления.
- При испытании системы водоснабжения давлением, превышающим максимальное рабочее давление бака, необходимо отсоединить бак и заглушить подводящий трубопровод.
- Настройка давления в воздушной полости установленного бака производится на опорожнённой системе или на мембранном баке отключенным от системы водоснабжения.
- При эксплуатации мембранного не реже 1 раза в месяц проверяйте давление в воздушной полости.
- Периодически (один раз в год) проводите профилактический осмотр бака.
- Не допускайте замерзания воды в расширительном баке.
Пример монтажа
Документация
- Паспорт и инструкция по монтажу на мембранные баки Wester WDV для ГВС (открыть PDF-файл)
- Листовка "Мембранные баки Wester" (открыть PDF-файл)
Технические характеристики
Производитель | Wester |
Коллекция | Premium |
Серия | WDV |
Модель | WDV 24 |
Артикул | 0140380 |
Тип | расширительный бак |
Назначение | системы горячего водоснабжения |
Ёмкость | 24 литра |
Рабочая среда | вода и растворы гликолей до 50% |
Рабочее давление | до 12 бар |
Предварительное давление воздушной полости | 1,5 бар |
Исполнение | вертикальное |
Монтаж | настенный |
Тип мембраны | заменяемая |
Цвет | белый (RAL 9016) |
Диапазон рабочих температур | от +1°C до +110°C |
Тип резьбы | наружная |
Диаметр подключения к системе | 3/4" НР |
Материал бака | углеродистая сталь с эпоксиполиполиэфирным покрытием |
Материал контрфланца | углеродистая сталь с цинковым покрытием |
Материал мембраны | EPDM |
Материал ниппеля | латунь |
Диаметр | 280 мм |
Высота | 504 мм |
Вес | 4,25 кг |
Температура окружающей среды | от +1°C до +40°C |
Температура хранения | не ниже -20°C |
Влажность воздуха | до 80% |
Срок работы | до 100 000 циклов |
Средний срок службы | 7 лет |
Официальная гарантия производителя | 2 года |
Страна-родина бренда | Россия |
Страна производства | Россия |
