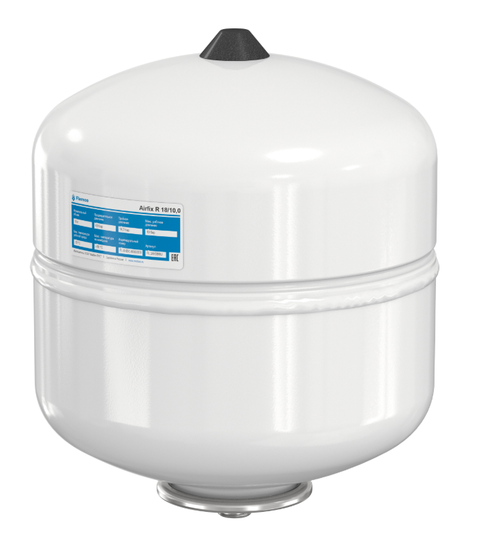

Расширительный бак (водоснабжение) Flamco Airfix R 25 (FL 24559)

Гидроаккумулятор Flamco Airfix R 25 (FL 24559) (арт. FL 24559RU) предназначен для компенсации температурного расширения теплоносителя и поддержания давления в системах хозяственно-бытового и горячего водоснабжения водоснабжения — для снижения количества включений насоса (что продляет срок службы насоса и снижает затраты на электроэнергию), демпфирования гидравлических ударов, для передачи воды потребителям в часы «пиковых» нагрузок.

Корпус бака изготовлен из высококачественной обработанной углеродистой стали, покрытой порошковой краской белого цвета. Капсульная незаменяемая мембрана выполнена из EPDM. Материал газового клапана - латунь. Защитный колпачок газового клапана и резьбового ниппеля выполнен из пластика, фланец - из нержавеющей стали AISI 304L.

Бак имеет вертикальное исполнение и предназначен для настенного монтажа. Подключение к системе расположено снизу бака и имеет размер 3/4". В качестве рабочей среды допустимо использовать воду с температурой от -10°C до +70°C. Рабочее давление не должно превышать 10 бар.

Гидроаккумулятор Flamco Airfix R 25 (арт. FL 24559RU) имеет объём 25 литров. Высота бака 46,3 см, диаметр 29 см. Весит изделие 5,6 кг.

Преимущества расширительных баков Flamco Airfix R

✔ НАДЁЖНОСТЬ
Надёжность корпуса, выполненного из высококачественной обработанной углеродистой стали, подтверждена расчетом на прочность в соответствии с европейской директивой PED 97/23/EC («Оборудование, работающее под давлением»). Толщина стенок корпуса защищена от проникающей коррозии в течение не менее 10 лет.

✔ ФОРМА КОРПУСА
Форма корпусов расширительных баков Flamco Airfix R рассчитана специально для восприятия повышенных давлений при несанкционированном повышении давления в системе, выходе из строя предохранительной арматуры и других неблагоприятных факторах.

✔ УНИКАЛЬНЫЕ МЕМБРАНЫ ИЗ ЕВРОПЫ
В расширительных мембранных баках Flamco Airfix R применяется уникальная по форме и свойствам мембрана камерного типа из EPDM. Её физико-химические свойства, а также усиленный пояс в месте крепления позволяют использовать по максимуму всю ёмкость бака, при этом избегая растяжения и деформации самой мембраны.

✔ БЕЗУПРЕЧНЫЙ ВНЕШНИЙ ВИД НАДОЛГО
Технология покраски включает несколько этапов. Финальное эпоксидно-порошковое покрытие, нанесённое методом электростатического напыления, и последующая полимеризация в технологической сушильной камере обеспечивают защиту корпуса баков от коррозии и воздействия окружающей среды, включая механические повреждения в процессах перевозки, хранения и эксплуатации.

✔ КАЧЕСТВО В ДЕТАЛЯХ
Защитный пластиковый колпачок предохраняет азотный клапан, резьбовой ниппель от пыли и повреждений. Плотный монтаж азотного клапана позволяет максимально снизить риски изменения предварительного давления.
Высокие устойчивые опоры расширительных баков напольного монтажа позволяют надежно закрепить бак, а также обеспечить удобство его обслуживания в процессе эксплуатации.

✔ 100% СООТВЕТСТВИЕ ОБЛАСТИ ПРИМЕНЕНИЯ
В расширительных мембранных баках Airfix R используются фланцы из нержавеющей стали, которые гарантируют сохранение качества хозяйственно-бытовой воды, отсутствие коррозии, примесей, запахов и других негативных факторов. У большинства аналогичных моделей на рынке используются оцинкованные фланцы.

✔ БЫСТРАЯ И УДОБНАЯ ЭКСПЛУАТАЦИЯ
В расширительных мембранных баках до 110 л подключение к системе расположено снизу бака, что существенно увеличивает срок службы мембраны капсульного типа в отличие от конструкций баков с подключением сверху. Мембрана капсульного типа при подключении сверху подвержена большей деформации и повреждениям при заявленных 50 000 циклов срабатывания.

Указания по монтажу

• Расширительный мембранный бак должен быть установлен в отапливаемом помещении, легкодоступном для обслуживания месте. Монтаж должен производиться таким образом, чтобы была возможность всестороннего осмотра бака, имелся доступ к газовому клапану и запорной арматуре.
• Расширительный мембранный бак необходимо защитить от воздействия влаги, резких перепадов давлений и механических повреждений.
• Расширительный мембранный бак является важным элементом безопасности системы, поэтому отсечная арматура должна иметь защиту от несанкционированного доступа.
• При монтаже расширительного бака обязательно использование предохранительного клапана (например, Prescor B) либо группы безопасности (например, Flexbrane). При использовании группы Flexbrane (с обратным клапаном) группу безопасности нужно монтировать перед расширительным баком со стороны линии ХВС.
• Подключайте расширительный бак к системе водоснабжения только после промывки системы.
• В случае использования Airfix R в качестве расширительного бака системы горячего водоснабжения на линии не должно быть сужения трубопровода.
• В случае использования Airfix R в качестве гидроаккумулятора Расширительные баки рекомендуется устанавливать как можно ближе к реле давления.

Пример монтажа

Указания по эксплуатации

• Не допускайте замерзания воды в расширительном баке.
• Не допускайте попадания посторонних предметов в расширительный бак.
• Рекомендуется не реже, чем 1 раз в месяц проверять предварительное давление воздушной полости бака. При необходимости скорректируйте давление, подкачав воздух/азот через газовый клапан автомобильным насосом.
• Рекомендуется ежегодная проверка расширительного бака персоналом, имеющим соответствующее разрешение.

Документация

1. Расширительные мембранные баки для систем водоснабжения Airfix R - Технический паспорт изделия и руководство по эксплуатации (скачать PDF-файл)

Технические характеристики
