Расширительный бак Stout 24 для отопления красный (STH-0006-000024) предназначен для компенсации температурного расширения воды или теплоносителя, сглаживания колебаний давления и компенсации гидравлических ударов в системах отопления с температурой теплоносителя до +100°C и давлением до 5 бар. В качестве теплоносителя может использоваться сетевая вода по СНиП 2.04.07, а также раствор гликоля до 50%.
Корпус бака изготовлен из стали с наружным покрытием красным цвета. Заменяемая мембрана в форме мешка выполнена из резины EPDM, обладающей большой устойчивостью к атмосферным явлениям и хорошей эластичностью. Мембрана разделяет бак на две камеры: воздушную (полость между металлическим корпусом и мембраной) и водяную (внутренняя полость самой мембраны). Вода находится внутри мембраны и не контактирует с металлическими стенками бака. Бак имеет цилиндрическое исполнение и предназначен для подвесного вертикального монтажа. Подключение к системе имеет размер 3/4" с наружной резьбой.
Мембранный бак для отопления Stout STH-0006-000024 имеет объём 24 литра. Высота бака 32,5 см, диаметр 36 см. Весит изделие 4,7 кг.
Конструкция
| 1 - Корпус из стали |
Указания по монтажу и эксплуатации
- Мембранный бак должен устанавливаться в месте, доступном для обслуживания, в котором бак будет защищен от механических повреждений, вибраций и атмосферных воздействий. На трубопроводе, соединяющем бак с магистралью, допускается установка запорной арматуры только с пломбировочным устройством, предотвращающим случайное перекрытие бака.
- Перед сдачей системы в эксплуатацию система отопления подлежит гидравлическому испытанию. Продолжительность заводского испытания повышенным давлением, в 1,5 раз превышащем рабочее, составляет 30 мин.
- Перед монтажом бака необходимо проверить манометром давление газовой подушки, которое должно соответствовать заводским параметрам. Если по расчету требуется изменить заводскую установку давления в газовой подушке бака, то для снижения давления, газ стравливается путем нажатия на клапан ниппеля, находящегося под пластиковой крышкой. Для того, чтобы увеличить давление, к ниппелю присоединяется воздушный насос.
- Если в систему отопления, рассчитанную на один тип теплоносителя, заливается теплоноситель с другими параметрами плотности и температурного расширения, ёмкость бака должна быть пересчитана.
- Не рекомендуется производить подкачку воздушной подушки при помощи компрессора, так как это может привести к попаданию в газовую полость агрессивных к материалу бака и мембраны веществ.
- Запрещается эксплуатировать бак в системе, не снабженной предохранительным клапаном. При этом настройка предохранительного клапана не должна превышать максимальное рабочее давление бака.
- Монтаж и демонтаж баков производится при отсутствии давления в трубопроводе.
- При эксплуатации мембранного бака необходимо не реже 1 раза в месяц проверять давление газовой подушки.

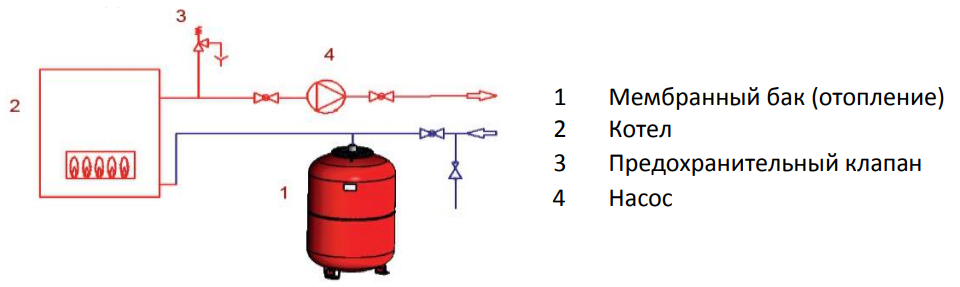

Пример подключения
Документация
Технические характеристики
| Производитель | Stout |
| Серия | STH-0006 |
| Артикул | STH-0006-000024 |
| Тип | расширительный бак |
| Назначение | системы отопления |
| Ёмкость | 24 литра |
| Рабочая среда | вода и растворы гликолей до 50% |
| Рабочее давление | до 5 бар |
| Предварительное давление воздушной подушки | 1,5 бара |
| Исполнение | вертикальное |
| Монтаж | подвесной |
| Тип мембраны | заменяемая |
| Цвет | красный |
| Диапазон рабочих температур | от -10°C до +100°C |
| Тип присоединения | от -10°C до +100°C |
| Тип резьбы | наружная |
| Диаметр подключения к системе | 3/4" НР |
| Материал корпуса | сталь |
| Материал мембраны | EPDM |
| Высота бака | 325 мм |
| Диаметр | 360 мм |
| Вес | 4,7 кг |
| Официальная гарантия производителя | 1 год |
| Страна-родина бренда | Россия/Италия |
| Страна производства | Россия |
