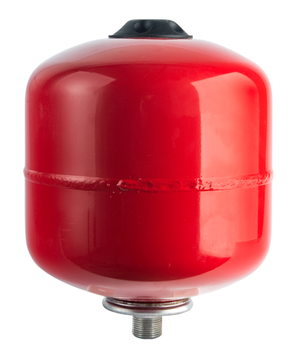

Расширительный бак Flamco Flexcon R 8 (FL 16010)

Расширительный бак Flamco Flexcon R 8 (FL 16010) (арт. FL 16010RU) предназначен для компенсации температурного расширения теплоносителя и поддержания давления в системах отопления и холодо- снабжения.

Корпус бака изготовлен из высококачественной обработанной углеродистой стали, покрытой порошковой краской красного цвета (RAL 3002). Капсульная незаменяемая мембрана выполнена из EPDM. Материал газового клапана - латунь. Защитный колпачок газового клапана и резьбового ниппеля выполнен из пластика, фланец - из оцинкованной стали, резьбовой ниппель - из углеродистой стали.

Бак имеет вертикальное исполнение и предназначен для настенного монтажа. Подключение к системе расположено снизу бака и имеет размер 3/4". В качестве рабочей среды рекомендуется использовать воду и растворы гликолей (до 50%) с температурой от -10°C до +70°C с допустимым кратковременным превышением до +110°C. Рабочее давление не должно превышать 6 бар.

Мембранный бак Flamco Flexcon R 8 (арт. FL 16010RU) имеет объём 8 литров. Высота бака 26,1 см, диаметр 23,5 см. Весит изделие 2,1 кг.

Преимущества мембранных баков Flamco Flexcon R

✔ БЫСТРАЯ И УДОБНАЯ ЭКСПЛУАТАЦИЯ
В расширительных мембранных баках до 110 л подключение к системе расположено снизу бака, что существенно увеличивает срок службы мембраны капсульного типа в отличие от конструкций баков с подключением сверху. Мембрана капсульного типа при подключении сверху подвержена большей деформации и повреждениям при заявленных 50 000 циклов срабатывания.

✔ НАДЁЖНОСТЬ
Надёжность корпуса, выполненного из высококачественной обработанной углеродистой стали, подтверждена расчётом на прочность в соответствии с европейской директивой PED 97/23/EC («Оборудование, работающее под давлением»). Толщина стенок корпуса защищена от проникающей коррозии в течение не менее 10 лет.

✔ УНИКАЛЬНЫЕ МЕМБРАНЫ ИЗ ЕВРОПЫ
В расширительных мембранных баках Flamco Flexcon R применяется уникальная по форме и свойствам мембрана камерного типа из EPDM. Её физико-химические свойства, а также усиленный пояс в месте крепления позволяют использовать по максимуму всю ёмкость бака, при этом избегая растяжения и деформации самой мембраны.

✔ ФОРМА КОРПУСА
Форма корпусов расширительных баков Flexcon R рассчитана специально для восприятия повышенных давлений при несанкционированном повышении давления в системе, выходе из строя предохранительной арматуры и других неблагоприятных факторах.

✔ КАЧЕСТВО В ДЕТАЛЯХ
Защитный пластиковый колпачок предохраняет азотный клапан, резьбовой ниппель от пыли и повреждений. Плотный монтаж азотного клапана позволяет максимально снизить риски изменения предварительного давления.
Высокие устойчивые опоры расширительных баков напольного монтажа позволяют надежно закрепить бак, а также обеспечить удобство его обслуживания в процессе эксплуатации.

✔ БЕЗУПРЕЧНЫЙ ВНЕШНИЙ ВИД НАДОЛГО
Технология покраски включает несколько этапов. Финальное эпоксидно-порошковое покрытие, нанесённое методом электростатического напыления, и последующая полимеризация в технологической сушильной камере обеспечивают защиту корпуса баков от коррозии и воздействия окружающей среды, включая механические повреждения в процессах перевозки, хранения и эксплуатации.

Указания по монтажу

• При монтаже бака необходимо использовать группы безопасности, включающие предохранительный клапан, дифференциальный манометр и воздухоотводчик.
• Расширительный мембранный бак должен быть установлен в отапливаемом помещении, легкодоступном для обслуживания месте. Монтаж должен производиться таким образом, чтобы была возможность всестороннего осмотра бака, имелся доступ к газовому клапану и запорной арматуре.
• Расширительный бак рекомендуется устанавливать на обратную линию котлового контура перед всасывающим патрубком циркуляционного насоса. На линии не должно быть сужения трубопровода.
• Подключайте расширительный бак к системе водоснабжения только после промывки системы.
• Расширительный мембранный бак является важным элементом безопасности системы, поэтому отсечная арматура должна иметь защиту от несанкционированного доступа.
• Перед окончательным вводом в эксплуатацию проведите гидравлическое испытание системы отопления

Пример монтажа

Указания по эксплуатации

• Не допускайте замерзания воды в расширительном баке.
• Не допускайте попадания посторонних предметов в расширительный бак.
• Рекомендуется не реже, чем 1 раз в месяц проверять предварительное давление воздушной полости бака. При необходимости скорректируйте давление, подкачав воздух/азот через газовый клапан автомобильным насосом.
• Рекомендуется ежегодная проверка расширительного бака персоналом, имеющим соответствующее разрешение.

Документация

1. Расширительные мембранные баки для систем отопления Flamco Flexcon R - Технический паспорт изделия и руководство по эксплуатации (открыть PDF-файл)

Технические характеристики
