Расширительный бак для отопления Valtec VRV 8 (VT.RV.R.060008)

Расширительный бак для отопления Valtec VRV 8 (VT.RV.R.060008) (арт. VT.RV.R.060008) предназначен для компенсации температурного расширения теплоносителя, сглаживания колебаний давления и компенсации гидравлических ударов в замкнутых системах отопления с температурой теплоносителя до +100°С.

Корпус бака изготовлен из углеродистой стали с окраской эпоксиполиэфиром красного цвета. Заменяемая мембрана выполнена из EPDM. Вода в баках находится в эластичной мембране и не соприкасается со стальными стенками корпуса, что предохраняет корпус от коррозии, а воду от загрязнения продуктами коррозии стали. Газовая камера баков наполнена азотом. Это также предохраняет стенки бака от коррозии при возникновении на них конденсата.

Бак имеет вертикальное исполнение и предназначен для настенного подвесного монтажа. Подключение к системе расположено сверху бака и имеет размер 3/4" с наружной резьбой.

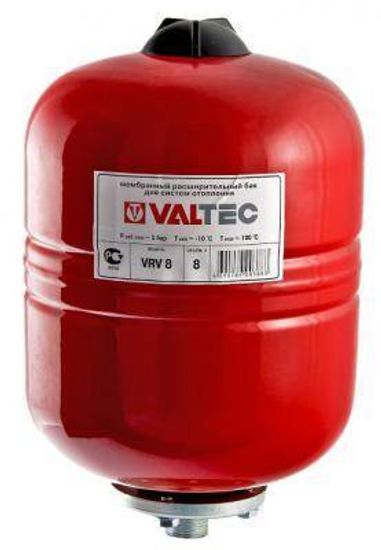

Мембранный бак для отопления Valtec VRV 8 имеет объём 8 л. Высота бака 31,1 см, диаметр 20 см.

Видео про обслуживание мембранных баков

Условия эксплуатации

В качестве рабочей среды можно использовать воду и растворы гликолей до 50% с температурой от -10°C до +100°C. Рабочее давление не должно превышать 5 бар. Предварительное давление воздушной полости составляет 1,5 бара.

Конструкция мембранного бака Valtec VRV 8

Указания по монтажу и эксплуатации

• Мембранный бак должен устанавливаться в месте, доступном для обслуживания, в котором он будет защищён от механических повреждений, вибраций и атмосферных воздействий.
• На трубопроводе, соединяющем бак с магистралью, не допускается установка запорной арматуры. Для отключения и обслуживания бака рекомендуется устанавливать на подводящем трубопроводе сгоны-отсекатели VT.538 или VT.537
• Предпочтительнее устанавливать бак в точке минимального расчётного давления в системе (перед циркуляционным насосом).
• Перед сдачей системы в эксплуатацию система отопления подлежит гидравлическому испытанию.
• Каждый бак VALTEC проходит заводское испытание давлением, в 1,5 раза превышающем рабочее. Продолжительность заводского испытания повышенным давлением составляет 30 мин.
• Если при гидравлическом испытании системы предусматривается превышение приведённых параметров, то перед испытаниями бак должен быть отсоединен от системы и подводящий трубопровод заглушен.
• Перед монтажом бака необходимо проверить манометром давление газовой подушки, которое должно соответствовать проектным данным.
• Если по расчёту требуется изменить заводскую установку давления в газовой подушки бака, то для снижения давления, газ стравливается путем нажатия на клапан ниппеля, находящегося под пластиковой крышкой. Для того, чтобы увеличить давление, к ниппелю присоединяется воздушный насос.
• При эксплуатации мембранного бака необходимо не реже 1 раза в месяц проверять давление газовой подушки.
• В случае установки в существующую систему отопления дополнительных отопительных приборов, водонагревателей и т.п. ёмкость бака должна быть пересчитана в соответствии с изменившимся объёмом требуемого теплоносителя.
• Если в систему отопления, рассчитанную на один тип теплоносителя, заливается теплоноситель с другими параметрами плотности и температурного расширения, ёмкость бака должна быть соответственно пересчитана.
• Не рекомендуется производить подкачку воздушной подушки при помощи компрессоров - это может привести к попаданию в газовую полость агрессивных к материалу бака и мембраны веществ.
• Не допускается замораживание рабочей среды внутри бака.

Порядок замены мембраны

• перекрыть участок системы, на котором находится бак и слить с него воду;
• отсоединить бак от подводящего трубопровода;
• разболтить контрфланец и снять его;
• через открывшееся отверстие бака вынуть мембрану;
• продуть внутреннюю полость бака сжатым воздухом;
• подготовить к установке новую мембрану, для чего присыпать её наружную поверхность тальком;
• установить новую мембрану таким образом, чтобы фартук мембраны плотно прилегал к фланцу бака;
• установить на место контрфланец и заболтить его;
• произвести подкачку воздуха газовой подушки до расчётного значения и присоединить бак к системе.

Документация

1. Расширительные баки для систем отопления Valtec VRV - Технический паспорт изделия (открыть PDF-файл)
2. Сертификат соответствия на мембранные баки Valtec до 26.01.2027 (открыть PDF-файл)
