Радиатор стальной панельный Uni-Fitt Compact 22 тип, 500 х 400 мм с боковым подключением

Радиатор Uni-Fitt Compact тип 22, 500 х 400 мм стальной панельный с боковым подключением (922C5040) можно применять в закрытых системах отопления с принудительной циркуляцией - как в двухтрубных, так и в однотрубных. Радиатор отопления может быть установлен как в квартире, так и в частном доме.

Условия эксплуатации панельных радиаторов ЮниФитт

Радиатор Uni-Fitt Compact 22/500 х 400 мм с боковым подключением (922C5040) можно применять в системах с рабочим давлением до 10 бар и температурой теплоносителя до +120°C. Общая жёсткость воды не должна превышать 7 мг-экв/л, а значение pH должно находиться в пределах 8,3-9,5.

Видеообзор на стальные панельные радиаторы Юни-Фитт

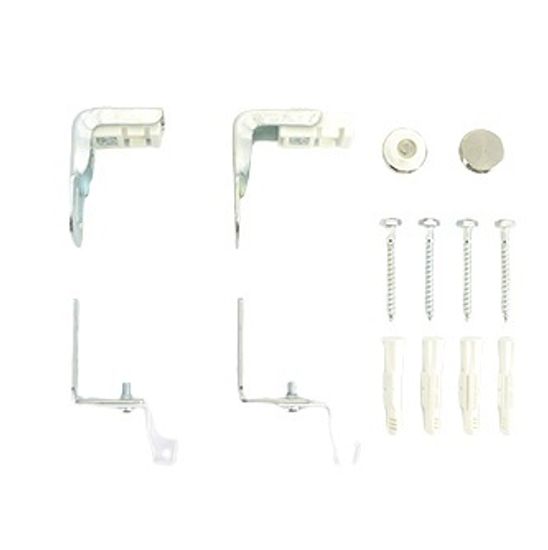

Что поставляется вместе с радиатором

1. Радиатор в пластиковой упаковке
2. Кронштейны - 2 шт.
   • нижний и верхний кронштейн
   • опорная планка
   • вставка, защищающая кроншейны от контакта со стеновым кронштейном
3. Дюбели 8х50, шурупы 6х50, саморезы для крепежа
4. Ручной воздухоотводчик 1/2"
5. Ключик для воздухоотводчика
6. Заглушка а 1/2"
7. Шаблоны для кронштейнов

Показатели теплоотдачи радиатора

Мощность теплоотдачи радиатора ЮниФитт 22/500 с длиной 400 мм составляет 958 Вт при ΔT=70°С, 796 Вт при ΔT=60°С и 635 Вт при ΔT=50°С. Это позволяет использовать данный радиатор для обогрева помещений площадью до 6,4 м2.

Устройство радиатора

Габариты

Варианты подключения

Указания по монтажу радиаторов Юни-Фитт с боковым подключением

• Для установки радиатора в местах, где нет возможности закрепить кронштейн к стене, рекомендуется использовать напольный кронштейн арт. 875S0000 (приобретается отдельно).
• Крепление кронштейна крепится к полу, радиатор фиксируется на кронштейне скобой на нужной высоте, крепление к полу закрывается декоративной крышкой.
• Муфтовые соединения должны выполнять с использованием уплотнительных материалов.
• Воздухоотводчик следует устанавливать только на верхнем присоединительном отверстии. При монтаже радиатора рекомендуется установка запорно-регулирующей арматуры для регулирования теплоотдачи радиатора, а также для отключения радиатора от магистрали отопления.
• В однотрубных системах отопления запрещается устанавливать терморегулирующие клапаны без установки перемычки (байпаса).
• Внимание! Неправильное подведение теплоносителя к отопительному прибору ведёт к появлению шумов, стуков, некорректной работе радиатора и термостатической арматуры.
• После монтажа обязательно проводится манометрическое испытание герметичности системы и оформляется в соответствии с Приложением № В. к СП 73 13330 - 2016. Данное испытание позволяет обезопасить от протечек и ущерба, связанного с ними.

Документация

1. Технический паспорт для стальных панельных радиаторов Uni-Fitt (открыть PDF-файл)
2. Сертификат соответствия до 2026 г (открыть PDF-файл)
3. Экспертное заключение (открыть PDF-файл)

Технические характеристики
