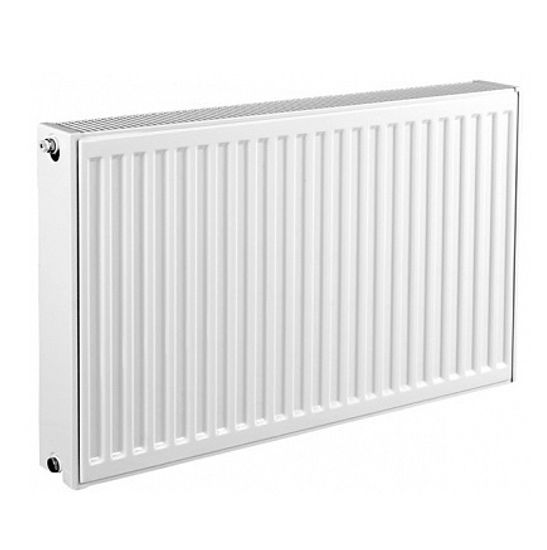

Радиатор стальной панельный AXIS Classic 11 500x400 боковое подключение

Радиатор Axis Classic 11 500x400 стальной панельный с боковым подключением предназначен для применения в системах водяного отопления закрытого типа в жилых, административных, промышленных и общественных зданиях, медицинских учеждениях, индивидуальных коттеджах. Радиатор может устанавливаться как в однотрубные, так и в двухтрубные системы отопления со стальными, медными, металлопластиковыми, полипропиленовыми и PEX-трубами с кислородным барьером.

Высокая теплопроводность стали и небольшой объём теплоносителя в радиаторе обеспечивают малую инерционность радиатора и дает возможность оперативно реагировать на температурный режим помещений, особенно в автоматическом режиме управления.

Покраска радиаторов производится по следующей технологии: обезжиривание, обработка фосфатом железа, грунтовка катодной лакировкой по методу катафорезного погружения и порошковым напылением в электростатическом поле.

Стальные панельные радиаторы Axis упаковываются в пузырьковый полиэтилен и картонные боковые вкладыши, а также происходит обертка в дополнительную компрессионную нейлоновую пленку. Такой метод упаковки позволил защитить радиаторы от пыли и влажности, а также значительно уменьшить риск повреждения приборов при транспортировке.

Условия эксплуатации

Радиатор стальной панельный AXIS Classic 11 500x400 с боковым подключениемследует применять в системах с рабочим давление до 9 атмосфер и температурой теплоносителя до 120 градусов.

Радиатор Axis можно использовать с водой в качестве теплоносителя. В этом случае вода должна удовлетворять следующим параметрам:

• Содержание кислорода до 0,02 мг/кг
• Кислотность pH от 8 до 9,5 мг/л
• Содержание железа до 0,5 мг/л
• Общая жёсткость до 7 мг-экв/л

Устройство радиатора

Радиаторы серии Classic 11 500 состоят из одной тепловой панели с дополнительной одной конвективной поверхностью. Батареи имеют легкосъёмную верхнюю декоративную и боковые крышки. Радиаторы отопления "Аксис" изготавливаются из низкоуглеродистой качественной стали с толщиной стенки 1,2 мм.

Комплект поставки

• Радиатор в фирменной упаковке
• Паспорт с гарантийным талоном
• Кронштейн монтажный - 2 шт. (до длины 1700 мм)
• Заглушка 1/2"
• Воздухоотводчик 1/2"

Показатели теплоотдачи радиатора

Тепловая мощность радиатора Axis Classic 11/500 с длиной 400 мм составляет 474 Вт. Это позволяет использовать данный радиатор для обогрева помещений площадью до 4,74 м2.

Указания по монтажу радиатора

• Для обеспечения защиты радиатора от загрязнения и повреждения во время монтажа, строительных и отделочных работ рекомендуется удалять упаковку с прибора только после завершения указанных работ.
• Воздуховыпускной клапан следует устанавливать только на верхнем отверстии.
• Радиатор с боковым подключением может быть подключён как с левой, так и с правой стороны.
• Радиаторы с длиной более 1400 мм рекомендуется подключать по диагонали.
• Крепёж прибора осуществляется при помощи монтажных кронштейнов, которые входят в комлпект.
• При заполнении системы водой обязательно произвести удаление воздуха из радиатора при помощи воздуховыпускного клапана.
• Эксплуатация прибора без проведения испытаний не допускается.

Документация

1. Паспорт на радиаторы Axis (открыть PDF-файл)
2. Сертификат соответствия до 2026 г. (открыть PDF-файл)

Технические характеристики
