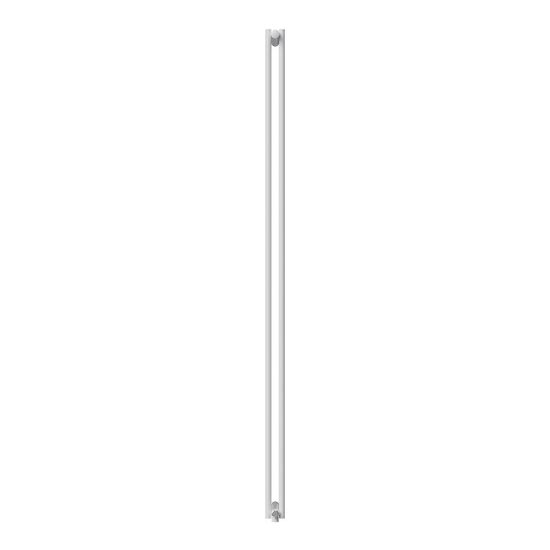

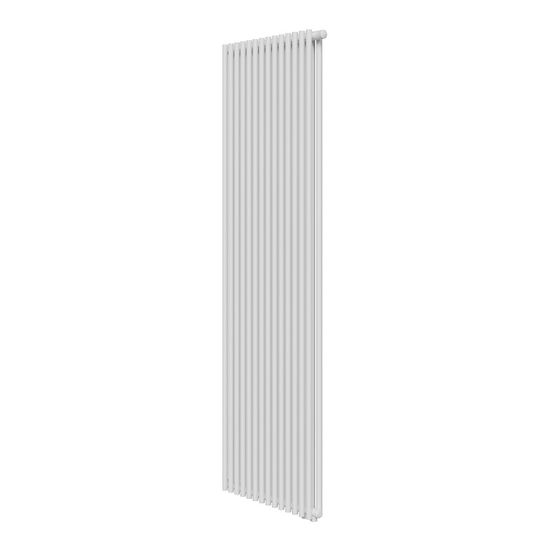

Радиатор Royal Thermo Shift R22 VC2180 - 14 секций трубчатый нижнее подключение (белый RAL 9016)

Стальной трубчатый радиатор Royal Thermo Shift R22 VC2180 - 14 секций с нижним подключением (белый RAL 9016) представляет собой сварную конструкцию из двух горизонтальных стальных коллекторов и стальных вертикальных труб круглого сечения.

Радиатор Shift R22 предназначен для применения в однотрубных и двухтрубных закрытых системах отопления с давлением до 10 атмосфер.

Особенности трубчатых радиаторов Shift R22

✔ Утонченный дизайн.

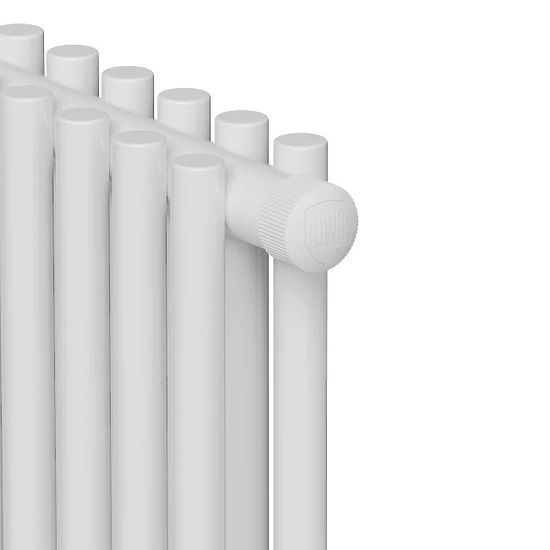

Изящные формы труб зрительно облегчают внешний вид радиатора. Диаметр трубки всего 22 мм. В SHIFT R идеально сочетаются безупречная простота форм и высокая, благодаря двойному ряду секций, эффективность.

✔ 100% заводская сборка.
Радиатор полностью готов к установке. В комплектацию входят все необходимые детали: заглушки, воздухоотводчик, надежные кронштейны с крепежными элементами для быстрого и легкого монтажа.

✔ 100% гигиеничность.
Легкая доступность всех внешних и внутренних частей радиатора для ручной уборки и дезинфекции позволяет рекомендовать оборудование для установки в помещениях с повышенными санитарно-гигиеническими требованиями.

✔ 100% Надёжная упаковка.
Сверхпрочная многослойная упаковка, выполненная в полном соответствии с высокими требованиями маркетплейсов, способна выдержать сотни километров пути, надежно защищая приборы от механических повреждений.

Радиаторы выпускаются в двух самых востребованных цветах: классическом глянцевом белом и стильном матовом черном. Двухслойное порошковое покрытие обеспечивает повышенную стойкость красочного слоя. Покрытие обладает высокой устойчивостью к воздействию ультрафиолетовых лучей и перепадам температур.

Теплоотдача отопительного прибора при DT 70° составляет 2688 Вт. Высота радиатора - 1800 мм, ширина - 700 мм, глубина - 72 мм. Радиатор Royal Thermo Shift R22 VC2180 - 14 секций трубчатый нижнее подключение (белый RAL 9016) позволяет отопить помещение площадью 27 м2.

Комплектация радиатора типа VC с нижним подключением

• трубчатый радиатор
• комплект кронштейнов с 6 точками крепления
• монтажный набор
• ручной воздухоотводчик
• паспорт изделия с гарантийным талоном
• радиаторная заглушка
• термостатический вентиль с защитным колпачком

Рабочая среда

В качестве теплоносителя допускается использовать воду или растворы гликолей с температурой до +110°C. Кислотность pH должна составлять от 8,3 до 9,5 мг/л. Допустимая жёсткость теплоносителя - до 7 мг/л. Содержание взвешенных веществ в теплоносителе должно составлять не более 5 мг/л.

Требования к эксплуатации

• потери воды, в соответствии с (СНиП), не должны превышать в течении года 5% емкости системы.
• содержание кислорода не должно превышать 20 мкг/дм³;
• показатель рН воды должен находиться в пределах 8,3-9,5;
• общая жёсткость – до 7 мг*экв/л;
• вода не должна содержать механических примесей, общее количество
• взвешенных веществ не должно превышать 5 мг/ дм³;
• допустимое содержание железа (Fe3+) - < 0,5 мг/л;
• допустимое содержание хлора (CL-) - < 50,0 мг/л;
• допустимое содержание марганца (Mn2+) - < 0,05 мг/л;
• допустимое содержание фосфата (P043-) - < 2,0 мг/л.

Рекомендации по установке

При монтаже радиатора рекомендуется придерживаться следующих параметров:

• радиаторы следует устанавливать на плоских стенах, с помощью оригинальных кронштейнов, входящих в комплект;
• радиаторы должны устанавливаться только в один ряд, как по высоте, так и по глубине;
• рекомендуемая длина прибора должна соответствовать длине светового проема (не менее 75 % длины подоконника);
• минимальное расстояние от верхней части ниши или подоконника до верха радиатора - 50 мм;
• минимальное расстояние от пола до низа радиатора - 80 мм.

Дополнительные герметизирующие элементы, применяемые при монтаже радиаторов, должны быть выполнены из материалов, обеспечивающих герметичность соединений при температуре теплоносителя выше максимальной рабочей на 10°С.

Радиаторы могут устанавливаться с трубами стальными, медными, металлополимерными или с трубами из сшитого полиэтилена с антидиффузионной защитой.

Для уменьшения опасности подшламовой коррозии целесообразна установка грязевиков.

Для возможности демонтажа радиатора на подающий и обратный трубопровод устанавливайте запорную арматуру.

При заполнении системы отопления водой, воздух удаляется из радиатора путем откручивания винта в центре крана Маевского.

По окончании монтажа, должны быть проведены испытания смонтированного радиатора на давлении (не более 1,5 МПа) с составлением акта ввода радиатора в эксплуатацию. Не допускается эксплуатация радиатора без проведения испытания.

Габариты радиатора

Документация

1. Радиаторы Shift R22 - Паспорт изделия и инструкция по монтажу (открыть PDF-файл)
2. Сертификат соответствия (открыть PDF-файл)

Технические характеристики
