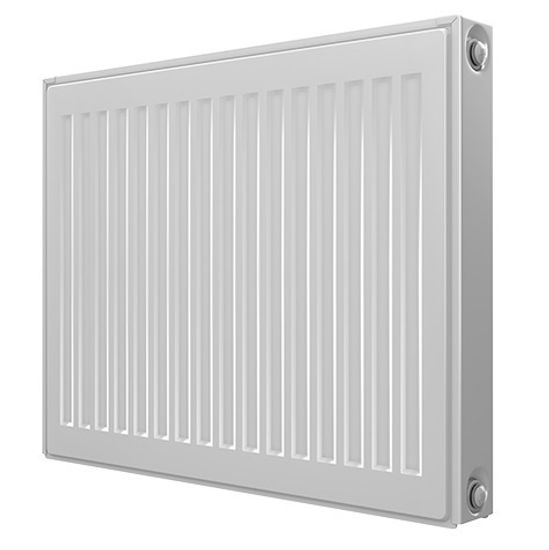

Радиатор Purmo Compact C 22 500x700 боковое подключение

Панельные радиаторы PURMO Compact с профилированными нагревательными панелями и конвекционными элементами, снабженные боковыми накладками и верхней накладкой типа «гриль». Благодаря наличию четырех присоединительных отверстий с внутренней резьбой G 1/2 можно подключить радиатор как с правой стороны, так и с левой.
Стальные радиаторы PURMO Compact оснащённые конвекционными элементами, боковые поверхности надёжно закрыты предохраняющими элементами, верхняя часть радиаторов закрыта планкой типа "гриль". У стального радиатора есть четыре боковых присоединительных отверстия в каждом углу радиатора с внутренней резьбой G1/2". Такое расположение отверстий позволяет произвести подсоединение панельного радиатора тремя возможными способами - боковое подсоединение, диагональное и седлообразное. Таким образом мы можем выбрать наиболее подходящий вариант подсоединения.

Боковое подсоединение:

Это наиболее популярное решение, позволяющее полсоединять радиаторы как справа, так и слева. Питательная труба должна быть подсоединена к верхнему штуцеру радиатора, а обратная – к нижнему. Подсоединение, выполненное наоборот, приведёт к снижению теплоотдачи радиатора более чем на 30%.

Седлообразное подсоединение:

Чаще всего применяется в радиаторах тип «С», когда система ЦО размещена в полу. Кроме того может использоваться в радиаторах типа «Н», а после выемки термостатического клапана – также в радиаторах типа CV и HV. При таком виде подсоединения теплоотдача радиатора будет примерно на 10% ниже номинальной.

Перекрестное подсоединение

Рекомендуется для радиаторов длиной более 2 000 мм, а также для тех, длина которых вчетверо превышает высоту. Питательная труба должна быть подсоединена к правому или левому верхнему штуцеру, а обратная – к противолежащему нижнему штуцеру. Подсоединение, выполненное наоборот, приведёт к снижению теплоотдачи радиатора более чем на 30%.
