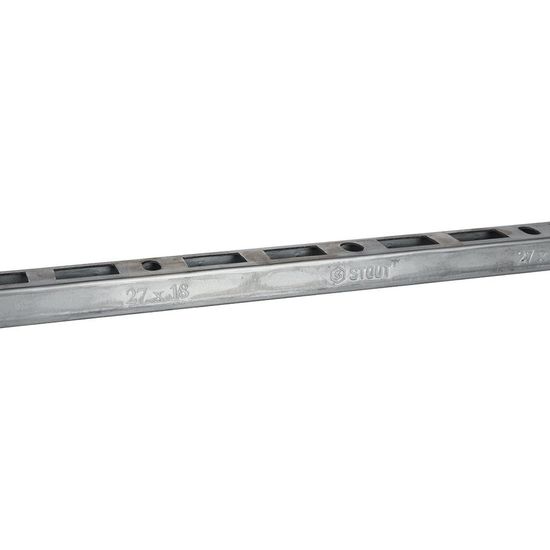

Монтажный профиль Stout 1,25 x 27 x 18 x 1200 мм (SAC-0022-271812) имеет С-образное сечение, изготовлен из оцинкованной стали и предназначен для монтажа трубопроводов, вентиляционных каналов и электропроводки.
Благодаря специальной геометрии отверстий профиль можно крепить к стене, полу и потолку различными способами. Для быстрого и простого монтажа по всей длине профиля выполнена перфорация. Мерная шкала, нанесенная на боковых поверхностях, помогает измерить расстояние без всяких измерительных средств.
Области применения монтажных систем Stout
- фиксация и крепление трубопроводов из различного материала
- монтаж канализационных, водопроводных и отопительных систем
- установка сантехнического оборудования, гибких и жёстких воздуховодов, электрических каналов и кабелей
Габариты
| L - 1200 мм |
Указания по монтажу
Элементы системы Stout и ассортимент крепёжных изделий к ней, предназначены исключительно для монтажа внутренних инженерных систем и оборудования и должны эксплуатироваться только под равномерно распределенной нагрузкой. При монтаже трубопроводов и других инженерных систем необходимо учитывать рекомендации производителя, а также нагрузочную способность опорных элементов, а также прочность строительных поверхностей и облицовочных материалов.
При монтаже трубопроводных систем следует соблюдать рекомендованный шаг опорных элементов и учитывать возможную компенсацию линейного расширения, а также предусматривать дополнительное место для их изоляции. Монтаж конструкций следует начинать с разметки мест их установки. При выполнении монтажных работ следует проводить сборку укрупнённых узлов вне зоны монтажа. При болтовом соединении элементов несущих конструкций должна быть обеспечена плотность соединения элементов между собой. Сварка элементов системы между собой, а также к металлоконструкциям, их резка и распиливание для «подгонки по месту» приводит к уничтожению защитного цинкового покрытия с последующим образованием очагов коррозии в местах сварки или резки. Если в результате транспортировки, хранения, монтажа или вследствие любого механического воздействия произошло нарушение защитного цинкового покрытия, то необходимо безотлагательно принять меры по его восстановлению, например, нанести цинк спрей «Zinc Spray» или его аналог с содержанием цинка не менее 90%.
Нагрузки на систему должны гарантировать надежность опор и исключать риск повреждения коммуникаций или оборудования, установленных в пределах данной системы.
Документация
Технические характеристики
| Производитель | Stout |
| Серия | SAC-0022 |
| Артикул | SAC-0022-271812 |
| Тип | монтажный профиль |
| Назначение | для монтажа трубопроводов |
| Температура рабочей среды | от -50°С до +80°С |
| Влажность окружающей среды | от 0 до 75% |
| Временное сопротивление стали | ≥30 кгс/мм2 |
| Относительное удлинение стали | ≥15% |
| Виброизоляция | до 15 дБ по DIN 4109 |
| Класс огнестойкости | B2 |
| Максимальная точечная нагрузка | 150 Н |
| Максимальная распределённая нагрузка | 220 Н |
| Материал корпуса | оцинкованная сталь |
| Длина | 1200 мм |
| Высота | 18 мм |
| Срок службы | 50 лет |
| Официальная гарантия производителя | 2 года |
| Страна-родина бренда | Россия |
| Страна производства | Россия |
