Привод для клапана Uni-Fitt 230 В, 5 Нм, 120с с контроллером постоянной температуры (арт. 371S0230)

Электронный привод постоянной температуры Uni-Fitt арт. 371S0230 предназначен для поддержания заданной температуры теплоносителя путём управления трёхходовым смесительным клапаном в системах отопления и охлаждения. С помощью ЖК дисплея и скрытой под ручкой клавиатуры можно выбрать одну из двух гидравлических схем и задать необходимую температуру теплоносителя.

Совместимые 3-ходовые смесительные клапаны

С адаптером AVDMSA: Uni-Fitt, Seltron, Acaso, Brv, Esbe Type F & G & MG, Hora, Imit, Imp, Ivar, Paw old type, Somatherm, Valvex Controlmix, Wip
С адаптером ASCAVMSG: Esbe VRG

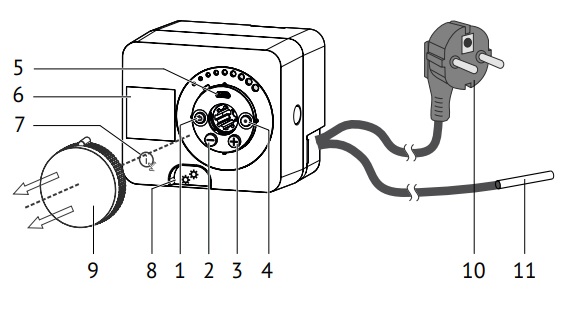

Конструкция

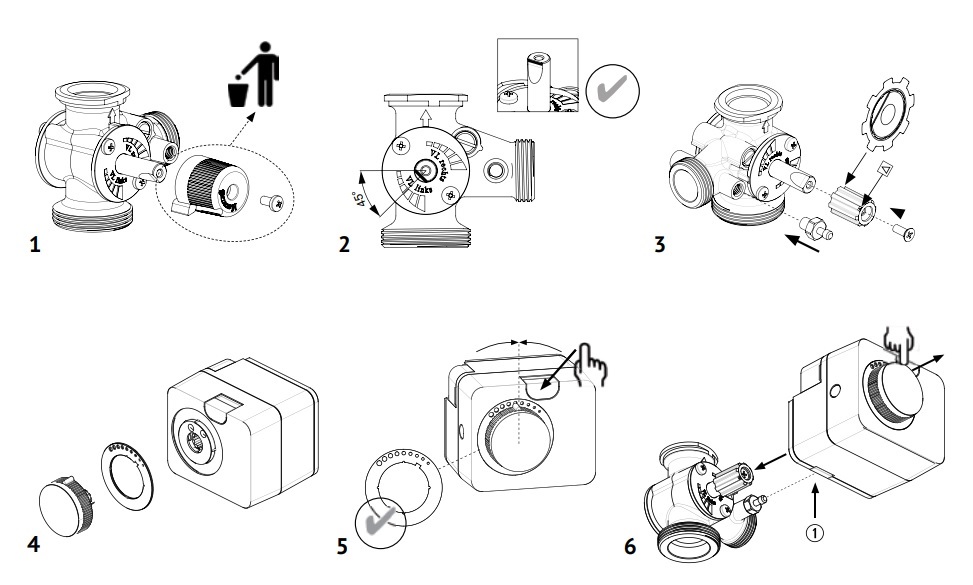

Порядок монтажа привода со смесительным клапаном

1. Снять с трёхходового смесительного клапана рукоятку.
2. Повернуть шток клапана с адаптером в среднее положение шкалы. Привод поставляется в среднем положении (45°).
3. Установить стопорный винт на предусмотренное место на клапане и адаптер для оси привода, зафиксировать адаптер входящим в комплект винтом.
4. Снять с привода рукоятку ручного управления и кольцо со шкалой. Чтобы снять кольцо, используйте плоскую отвертку.
5. На приводе нажать кнопку ручного упарвления и насадить привод на ось клапана до щелчка. Установить кольцо со шкалой в соответствии с направлением открытия / закрытия клапана назад на привод.
6. Установить обратно рукоятку ручного управления.
7. Установить датчик температуры на трубопроводе в месте измерения температуры.
8. Провести настройку привода.

Документация

1. Техпаспорт на привод для клапана Uni-Fitt 371S0230 (открыть PDF-файл)

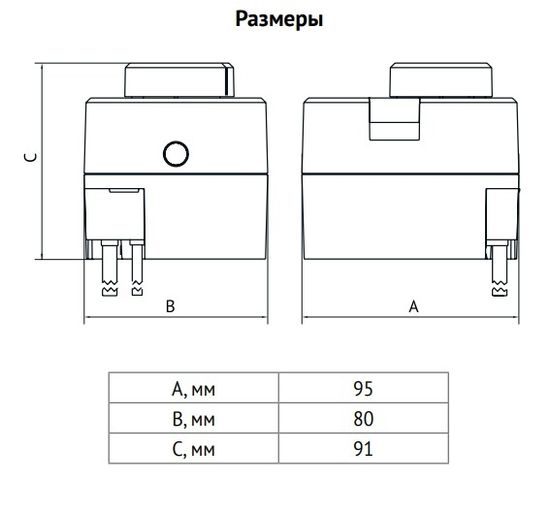

Технические характеристики
