Пресс-втулка TECEflex 25 мм для универсальной трубы (арт. 734525)

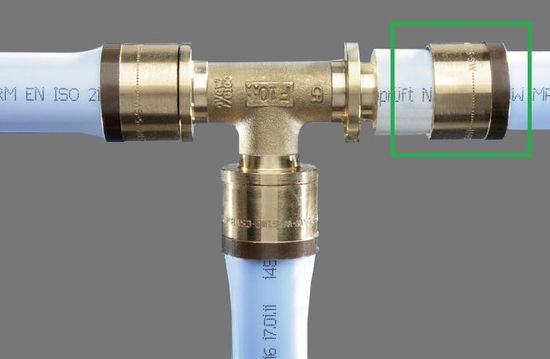

Пресс-втулка TECEflex 25 мм для универсальной трубы (арт. 734525) предназначена для аксиальной запрессовки универсальной многослойной трубы TECEflex PE-Xc/AL/PE-RT 25 из сшитого полиэтилена. Гладкая сторона пресс-втулки (без внешнего кольца) должна быть направлена на фитинг.

Особенности монтажа системы TECEflex

В основе соединений в системе TECEflex лежит технология аксиальной запрессовки, суть которой заключается в запрессовке предварительно расширенной трубы на фитинг с использованием пресс-втулки. Так как фитинг вставляется в предварительно расширенную трубу, то по сравнению с фитингами, в которых используются уплотнительные кольца, соединение отличается большим внутренним диаметром и практически полным отсутствием потерь давления. Эффект герметизации достигается за счёт того, что после запрессовки стенка трубы обжимает фитинг по всей поверхности соединения. При соединении методом аксиальной запрессовки отсутствуют щели или пустоты, в которые может попадать и застаиваться вода, что важно с гигиенической точки зрения.

Если соединение TECEflex не запрессовано, при испытании давлением утечка проявится сразу при заполнении системы. Кроме того, отсутствие запрессовки можно легко распознать визуально, так как в этом случае пресс-втулка свободно посажена на трубе.

Порядок монтажа

1. Отрежьте трубу с помощью ножниц для резки труб или трубореза.
2. Насадите на конец трубы пресс-втулку соответствующего размера, при этом гладкая сторона пресс-втулки (без внешнего кольца) должна быть направлена на фитинг.
3. Выберите расширительную насадку в соответствии с диаметром трубы и навинтите её на экспандер. Конец трубы до упора насадите на расширительную насадку и расширьте трубу. Расширение труб TECEflex разрешается выполнять только один раз.
4. Насадите трубу TECEflex на фитинг до последнего зубца штуцера. Насаживать фитинг до упора не рекомендуется, так как соответствующая глубина обеспечивается расширением. Маркировка глубины насаживания не требуется.
5. Выберите вилкообразные насадки с маркировкой, соответствующей диаметру трубы, и с помощью штифтов зафиксируйте насадки на ручном пресс-инструменте. Насадите пресс-втулку рукой как можно ближе к концу трубы, поместите фитинг и втулку в вилкообразные насадки. С помощью пресс-инструмента запрессуйте втулку до фитинга. Зазор, оставшийся между фитингом и втулкой (приблизительно 0,5 мм), является характерным и несущественным.

Документация

1. Техническая информация по системе TECEflex (открыть PDF-файл)
2. Система TECEflex - Брошюра (открыть PDF-файл)

Технические характеристики
