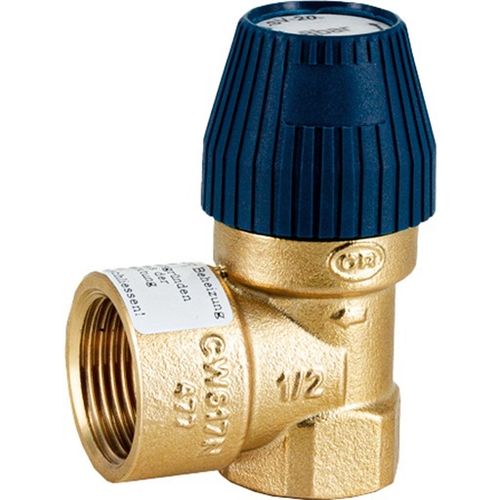

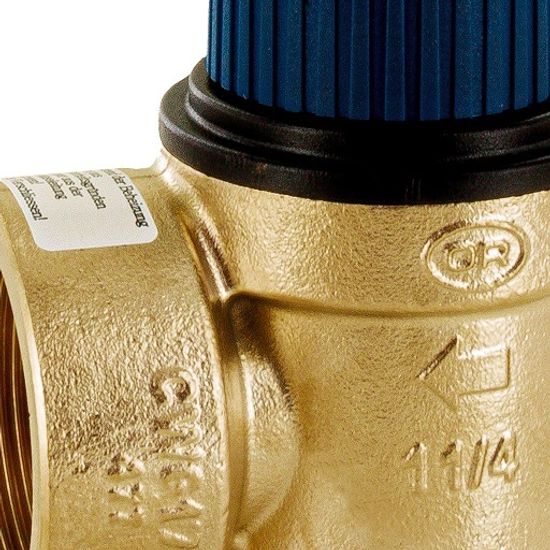

Предохранительный клапан Stout 3/4"x1", 6 бар для систем водоснабжения (SVS-0030-006020)

Предохранительный клапан Stout 3/4"x1", 6 бар для систем водоснабжения (SVS-0030-006020) предназначен для защиты водонагревателей (бойлеров) систем горячего водоснабжения мощностью до 150 кВт и ёмкостью от 200 л до 1000 л от превышения максимально допустимого рабочего давления.

Предохранительный клапан Stout SVS-0030-006020 настроен и протестирован в заводских условиях на сброс сверхдопустимого давления в трубопроводной сети или оборудовании системы. Давление настройки (6 бар) указано на защитной крышке клапана. Для защиты от перенастройки защитная крышка запрессована.

Конструкция предохранительных клапанов Стаут SVS-0030

Принцип работы

Предохранительный клапан Стаут SVS-0030 для систем водоснабжения является нормально закрытым. Клапан открывается под воздействием давления регулируемой среды на его золотник. В закрытом положении давление сброса, на которое настроен клапан, сбалансировано усилием его рабочей пружины. Когда давление среды превышает давление настройки, золотник клапана приподнимается, сжимая пружину, и часть рабочей среды сбрасывается наружу. Когда давление среды падает, пружина вновь закрывает клапан.

Все подвижные части и регулировочная пружина предохранительных клапанов изолированы относительно жидкости с помощью мембраны из промышленного эластомера. Клапаны с увеличенным диаметром выходного патрубка имеют более высокую пропускную способность для сброса теплоносителя.

Пример установки предохранительного клапана Стоут в системе водоснабжения

Условия эксплуатации

Предохранительный клапан Stout 3/4"x1", 6.0 бар (арт. SVS-0030-006020) может использоваться с водой в качестве рабочей среды; её температура не должна превышать +115°C. Предохранительный клапан Stout SVS-0030-006020 рассчитан на системы с номинальный давлением до 10 бар.

Габариты

Рекомендации по монтажу предохранительных клапанов Stout для водоснабжения

• Предохранительные клапаны Stout подбираются по давлению настройки, которое должно соответствовать рабочему давлению в системе ГВС.
• Клапаны Стоут следует располагать в доступных для обслуживания местах. Клапан необходимо устанавливать на подающем трубопроводе холодной воды над водонагревателем или в непосредственной близости от него с учетом направления стрелки на корпусе клапана.
• На трубопроводе между предохранительным клапаном и водонагревателем не должно быть запорной арматуры.
• Предохранительный клапан Стаут предпочтительно устанавливать в вертикальном положении. При горизонтальном монтаже клапана сбросной патрубок должен смотреть вниз или в бок.
• Клапан должен устанавливаться так, чтобы сброс воды/пара не подвергал людей опасности.
• Нагрузка на поворотную крышку клапана недопустима.
• Сброс воды при избытке давления следует производить через шланг в канализацию или приямок с разрывом струи с целью контроля утечки воды. Шланг присоединяется к сбросному патрубку предохранительного клапана. Калибр шланга должен соответствовать диаметру сбросного патрубка клапана. Шланг не должен быть длиннее 2 м и иметь не более двух изгибов.
• Работоспособность предохранительного клапана необходимо проверять после монтажа, а затем не менее одного раза в год в процессе эксплуатации системы.
• Во время длительного простоя в клапане может скопиться загрязнение между золотником и седлом, приводящее к утечке воды. Во избежание этого клапан следует периодически промывать, принудительно открыв его поворотом колпачка в направлении стрелки на крышке.
• При монтаже и эксплуатации предохранительных клапанов, применение рычажных газовых ключей категорически запрещено.
• После осуществления монтажа необходимо провести манометрические испытания на герметичность соединений.

Документация

1. Предохранительные клапаны Stout SVS-0030 - технический паспорт изделия (открыть PDF-файл)

Технические характеристики
