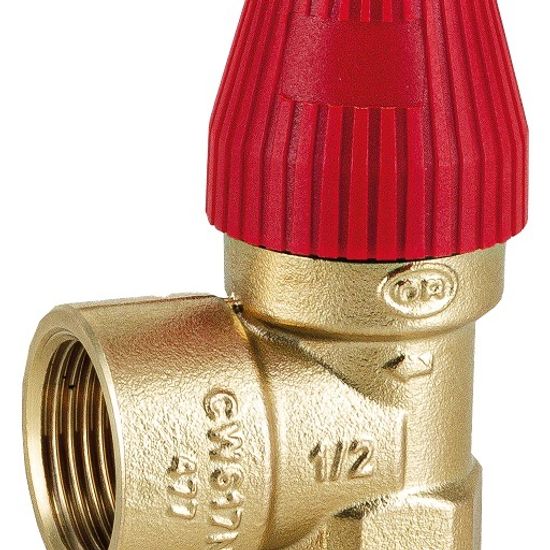

Предохранительный клапан Stout 30, 1/2"x3/4", 3.0 бара для систем отопления (SVS-0010-003015)

Предохранительный клапан Stout 30, 1/2"x3/4", 3.0 бара для систем отопления (SVS-0010-003015) предназначен для защиты систем отопления мощностью до 50 кВт от превышения максимально допустимого рабочего давления.

Предохранительный клапан Stout SVS-0010-003015 настроен и протестирован в заводских условиях на сброс сверхдопустимого давления в трубопроводной сети или оборудовании системы. Давление настройки (3.0 бара) указано на защитной крышке клапана. Для защиты от перенастройки защитная крышка запрессована.

Конструкция предохранительных клапанов Стаут SVS-0010

Принцип работы

Предохранительный клапан Стаут SVS-0010 для систем отопления является нормально закрытым. Клапан открывается под воздействием давления регулируемой среды на его золотник. В закрытом положении давление сброса, на которое настроен клапан, сбалансировано усилием его рабочей пружины. Когда давление среды превышает давление настройки, золотник клапана приподнимается, сжимая пружину, и часть рабочей среды сбрасывается наружу. Когда давление среды падает, пружина вновь закрывает клапан.

Все подвижные части и регулировочная пружина предохранительных клапанов изолированы относительно жидкости с помощью мембраны из промышленного эластомера. Клапаны с увеличенным диаметром выходного патрубка имеют более высокую пропускную способность для сброса теплоносителя.

Пример установки предохранительного клапана Стоут в системе отопления

Условия эксплуатации

Предохранительный клапан Stout 1/2"x3/4", 3.0 бара (арт. SVS-0010-003015) может использоваться с водой и водными растворами гликолей с концентрацией до 50%. Температура рабочей среды не должна превышать +115°C. Предохранительный клапан Stout SVS-0010-003015 рассчитан на давление в системе до 10 бар.

Габариты

Рекомендации по монтажу предохранительных клапанов Stout

• Предохранительные клапаны Stout подбираются по давлению настройки, которое должно соответствовать рабочему давлению в системе отопления.
• Клапаны следует располагать в доступных для обслуживания местах. Клапан необходимо устанавливать на подающем трубопроводе над котлом или в непосредственной близости от него с учетом направления стрелки на корпусе клапана.
• На трубопроводе между клапаном и котлом не должно быть запорной арматуры.
• Предохранительный клапан предпочтительно устанавливать в вертикальном положении. При горизонтальном монтаже клапана сбросной патрубок должен смотреть вниз или в бок.
• Предохранительный клапан должен устанавливаться так, чтобы сброс воды/пара не подвергал людей опасности. Никакая нагрузка на поворотную крышку недопустима.
• Сброс теплоносителя при избытке давления следует производить через шланг в канализацию или приямок с разрывом струи с целью контроля утечки теплоносителя. Шланг присоединяется к сбросному патрубку предохранительного клапана. Калибр шланга должен соответствовать диаметру сбросного патрубка клапана. Шланг не должен быть длиннее 2 м и иметь не более двух изгибов.
• Работоспособность предохранительного клапана необходимо проверять после монтажа, а затем не менее одного раза в год в процессе эксплуатации системы.
• Во время длительного простоя в клапане может скопиться загрязнение между золотником и седлом, приводящее к утечке теплоносителя. Во избежание этого клапан следует периодически промывать, принудительно открыв его поворотом колпачка в направлении стрелки на крышке.
• Внимание! При монтаже и эксплуатации предохранительных клапанов, применение рычажных газовых ключей категорически запрещено.
• После осуществления монтажа, необходимо провести манометрические испытания на герметичность соединений.
