Предохранительный клапан Stout 15, 1/2"x3/4", 1.5 бара для систем отопления (SVS-0001-001515)

Предохранительный мембранный клапан Stout 15, 1/2"x3/4", 1.5 бара (SVS-0001-001515) предназначен для защиты систем отопления мощностью до 50 кВт от превышения максимально допустимого рабочего давления.

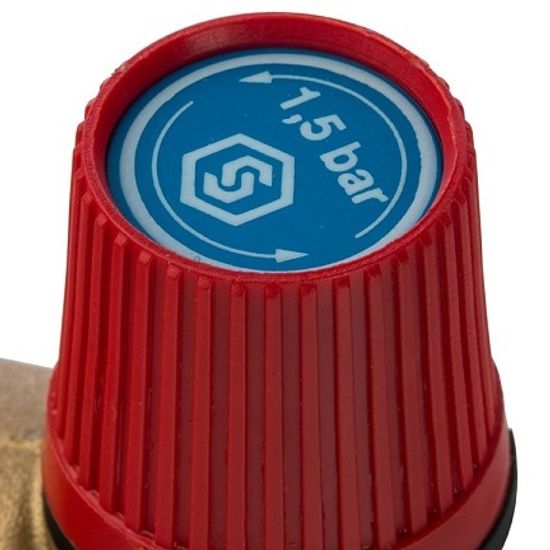

Предохранительный клапан Stout SVS-0001-001515 настроен и протестирован в заводских условиях на сброс сверхдопустимого давления в трубопроводной сети или оборудовании системы. Давление настройки (1.5 бара) указано на защитной крышке клапана. Для защиты от перенастройки защитная крышка запрессована.

Конструкция предохранительных клапанов Стаут для отопления

Принцип работы предохранительного клапана Stout 1/2"x3/4", 1.5 бара для систем отопления

Предохранительный клапан Стаут SVS-0001-001515 для систем отопления является нормально закрытым. Клапан открывается под воздействием давления регулируемой среды на его золотник. В закрытом положении давление сброса, на которое настроен клапан, сбалансировано усилием его рабочей пружины. Когда давление среды превышает давление настройки, золотник клапана приподнимается, сжимая пружину, и часть рабочей среды сбрасывается наружу. Когда давление среды падает, пружина вновь закрывает клапан.

Пример установки предохранительного клапана Стоут в системе отопления

Условия эксплуатации предохранительных клапанов Стоут для систем отопления

Предохранительный клапан Stout 1/2"x3/4", 1.5 бара (арт. SVS-0001-001515) может использоваться с водой и водными растворами гликолей с концентрацией до 50%. Температура рабочей среды не должна превышать +110°C. Предохранительный клапан Stout SVS-0001-001515 рассчитан на давление в системе до 10 бар.

Габариты предохранительного клапана Stout SVS-0001-001515

Рекомендации по монтажу предохранительных клапанов Stout

• Предохранительные клапаны Stout подбираются по давлению настройки, которое должно соответствовать рабочему давлению в системе отопления.
• Клапаны следует располагать в доступных для обслуживания местах. Клапан необходимо устанавливать на подающем трубопроводе над котлом или в непосредственной близости от него с учетом направления стрелки на корпусе клапана.
• На трубопроводе между клапаном и котлом не должно быть запорной арматуры.
• Предохранительный клапан предпочтительно устанавливать в вертикальном положении. При горизонтальном монтаже клапана сбросной патрубок должен смотреть вниз или в бок.
• Предохранительный клапан должен устанавливаться так, чтобы сброс воды/пара не подвергал людей опасности. Никакая нагрузка на поворотную крышку недопустима.
• Сброс теплоносителя при избытке давления следует производить через шланг в канализацию или приямок с разрывом струи с целью контроля утечки теплоносителя. Шланг присоединяется к сбросному патрубку предохранительного клапана. Калибр шланга должен соответствовать диаметру сбросного патрубка клапана. Шланг не должен быть длиннее 2 м и иметь не более двух изгибов.
• Работоспособность предохранительного клапана необходимо проверять после монтажа, а затем не менее одного раза в год в процессе эксплуатации системы.
• Во время длительного простоя в клапане может скопиться загрязнение между золотником и седлом, приводящее к утечке теплоносителя. Во избежание этого клапан следует периодически промывать, принудительно открыв его поворотом колпачка в направлении стрелки на крышке.
• Внимание! При монтаже и эксплуатации предохранительных клапанов, применение рычажных газовых ключей категорически запрещено.
• После осуществления монтажа, необходимо провести манометрические испытания на герметичность соединений.

Документация

1. Предохранительные клапаны Stout SVS-0001 - технический паспорт изделия (открыть PDF-файл)
2. Технический каталог Stout (открыть PDF-файл)

Технические характеристики
