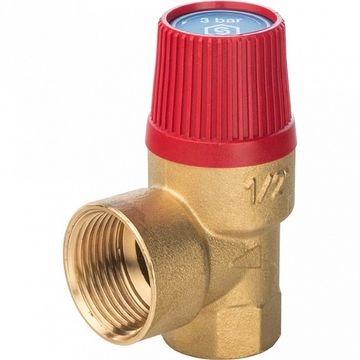

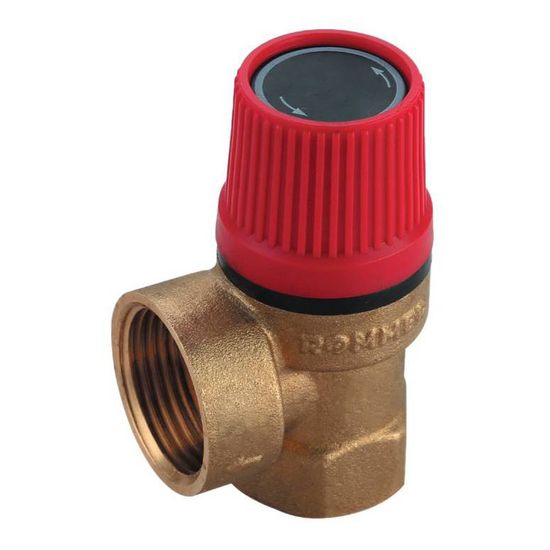

Предохранительный мембранный клапан для систем отопления Rommer 3 бар 3/4"x1" (RVS-0001-003020) предназначен для защиты трубопроводов или сосудов от превышения максимально допустимого рабочего давления.

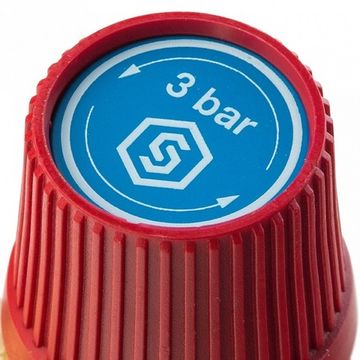

Предохранительные клапаны настроены и протестированы в заводских условиях на сброс сверхдопустимого давления в трубопроводной сети или оборудовании системы. Давление настройки указано на защитной крышке клапана. Для защиты от перенастройки защитная крышка запрессована. Клапаны нормально закрытые.
Клапан открывается под воздействием давления регулируемой среды на его золотник. В закрытом положении давление сброса, на которое настроен клапан, сбалансировано усилием его рабочей пружины. Когда давление среды превышает давление настройки, шток клапана приподнимается, сжимая пружину, и часть рабочей среды сбрасывается наружу. Когда давление среды падает, пружина вновь закрывает клапан.
Конструкция предохранительных клапанов Роммер
Условия эксплуатации
Предохранительный клапан Rommer может использоваться с водой и водными растворами гликолей с концентрацией до 50%. Температура рабочей среды не должна превышать +100°C. Предохранительный клапан Rommer RVS-0001-003020 рассчитан на давление в системе до 10 бар.
Документация
Технические характеристики
| Производитель | Rommer |
| Серия | RVS-0001 |
| Артикул | RVS-0001-003020 |
| Тип | предохранительный клапан |
| Исполнение | угловой |
| Назначение | системы отопления |
| Рабочая среда | вода, растворы гликолей (до 50%) |
| Номинальное давление PN | 10 бар |
| Фиксированная настройка сбросного давления | 3.0 бара |
| Температура рабочей среды | до +100°C |
| Способ соединения с трубопроводом | трубная резьба |
| Вид резьбы | внутренняя/внутренняя |
| Размер резьбы входного патрубка | 3/4" |
| Размер резьбы сбросного патрубка | 1" |
| Номинальный диаметр входного патрубка | 20 мм |
| Обьём сброса давления | 142,2 кг/час |
| Температура транспортировки и хранения | от -20°С до +50°С |
| Материал корпуса | латунь CW617N |
| Материал уплотнительного кольца | EPDM |
| Материал поворотного колпачка | POM |
| Цвет поворотного колпачка | красный |
| Цвет корпуса | золотистый |
| Вес | 176 г |
| Средний срок службы | 5 лет |
| Официальная гарантия производителя | 1 год |
| Страна производства | Китай |
| Страна-родина бренда | Россия/Китай |
