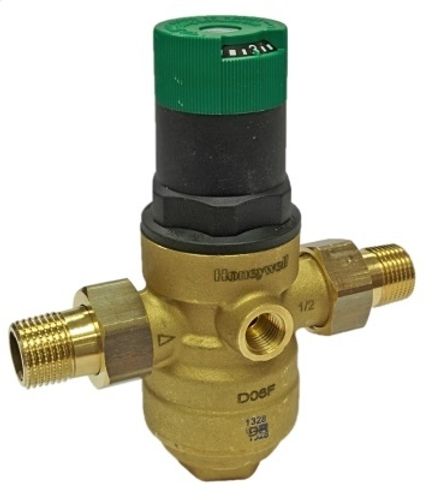

Редуктор давления Honeywell Braukmann D06F 3/4" B (для горячей воды)

Редуктор давления Honeywell D06F 3/4" B для горячей воды (до +70°C) используется в промышленных, коммерческих и бытовых установках с рабочим давлением до 25 бар для защиты оборудования от повреждений, вызванных воздействием высокого давления в водопроводной сети. Также редукционный клапан уменьшает расход воды и постоянно поддерживает установленный уровень давления на выходе, несмотря на перепады входного давления.

Пределы регулирования выходного давления от 1,5 до 6 бар. Пропускная способность редуктора составляет 2,9 м³/час. Весит изделие 1 кг.

Отличительные особенности

• регулировочная шкала указывает уровень установленного давления;
• регулировочная ручка устанавливает давление на выходе клапана;
• возможность тех. обслуживания без демонтажа из водопроводной системы;
• нет контакта регулировочной пружины с питьевой водой;
• надёжность в эксплуатации;
• соответствие стандартам, наличие сертификации.

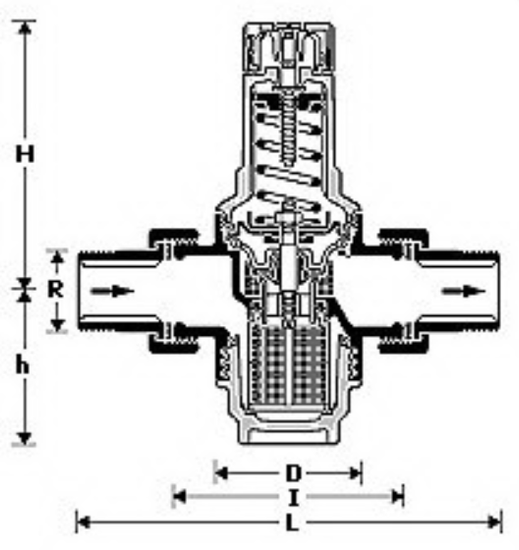

Конструкция

Клапан понижения давления Honeywell D06F 3/4" B для горячей воды включает корпус, на который нанесена внешняя резьба, чашу фильтра, вкладыш клапана, фильтр с сеткой (160 мкм), а также присоединительные штуцеры (с наружной резьбой), регулировочную пружину и пружинный стакан (с регулировочной ручкой и установочной шкалой). Корпус и резьбовые соединения понижающего клапана выполнены из латуни, а сетчатый фильтр изготовлен из нержавеющей стали. Для вкладыша клапана и чаши фильтра, специально предназначенной для холодной воды, применяется высококачественный синтетический материал. Манометр в комплект не входит. Благодаря компактности и небольшому весу прибор помещается даже в ограниченном пространстве.

Принцип действия

В основе работы редукционного клапана "Хоневелл" лежит принцип уравнивания усилий. В результате забора воды уменьшаются впускное давление и нажим диафрагмы, что ведет к увеличению давления пружины, вследствие чего открывается клапан. Выпускное давление, в свою очередь, начинает возрастать до тех пор, пока не уравняются усилия диафрагмы и пружины. При этом на давление, установленное на выходе, не влияют перепады входного давления.

Пример установки

Указания по монтажу и эксплуатации

• Редуктор нужно устанавливать на горизонтальных трубопроводах колбой вниз.
• Не допускайте перекосов и изгибающего напряжения.
• Направление потока должно совпадать с направлением стрелки на корпусе редуктора.
• Место установки должно быть защищено от замораживания.
• Манометр должне быть легкодоступен для наблюдения.
• Оборудование системы должно быть защищено предохранительным клапаном.
• Если требуется максимальная защита от грязи, установите перед редуктором фильтр тонкой очистки.
• После редуктора необходимо предусмотреть прямой участок трубопровода (зону успокоения) не менее 5xDN.
• Расстояние от оси трубопровода до стены должно составлять не менее 55 мм.
• Плановое техобслуживание рекомендуется проводить 1 раз в 1-3 года в зависимости от состояния редуктора.

Документация

1. Технический паспорт изделия (открыть PDF-файл)

Технические характеристики
