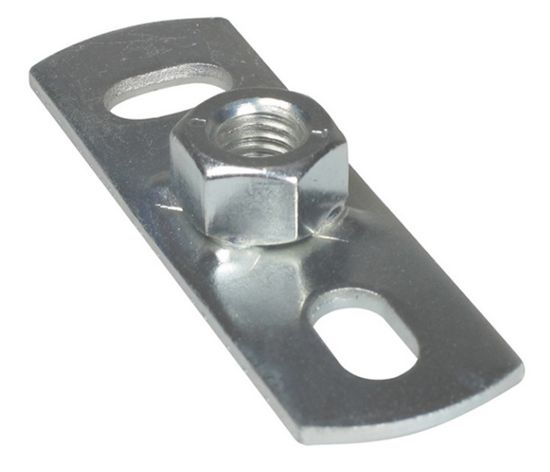

Подпятник Walraven BIS для шпильки М10 (арт. 6703010) позволяет выполнить монтаж шпильки на стене или перекрытии. Подпятник представляет собой пластину длиной 80 мм, шириной 25 мм и толщиной 3 мм с четырёхкратно приваренной к ней соединительной гайкой М10. В пластине имеются два крепёжных отверстия размером 15х8,5 мм, расположенные под углом 90°C. Подпятник способен выдержать максимальную нагрузку 2500 Н.
Документация
Технические характеристики
| Производитель | Walraven |
| Коллекция | BIS |
| Серия | K 55 05 |
| Артикул | 6703010 |
| Тип | подпятник для шпильки |
| Материал корпуса | оцинкованная сталь |
| Метод оцинковки | электролитическая |

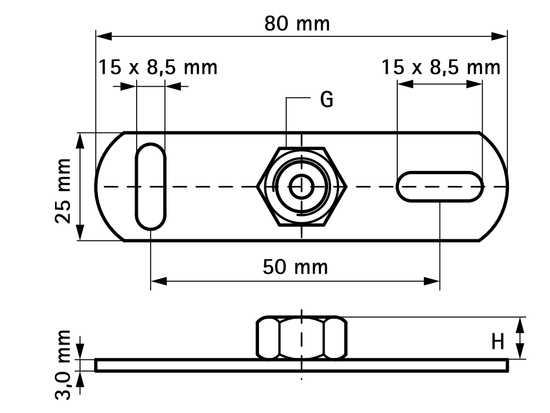

| Высота H (см. схему) | 10 мм |
| Размер гайки G (см. схему) | M10 |
| Толщина | 3 мм |
| Ширина | 25 мм |
| Длина | 80 мм |
| Размер крепёжных отверстий | 15х8,5 мм |
| Максимальная нагрузка Fa,z (см. схему) | 2500 Н |
| Официальная гарантия производителя | 3 года |
| Расчётный срок эксплуатации | 40 лет |
| Страна-родина бренда | Нидерланды |
