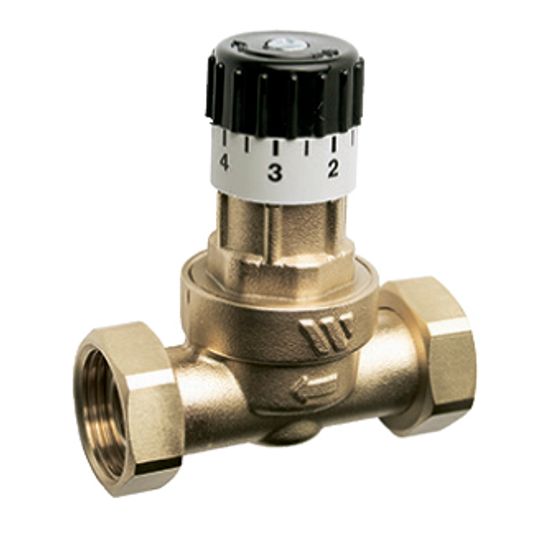

Перепускной клапан Watts USV 16 L 3/4" (0.03-0.5 бар) артикул 10005170 предназначен для контроля перепада давления между подающим и обратным трубопроводом в закрытых системах отопления.
При уменьшении тепловой нагрузки системы отопления радиаторные термостатические клапаны (электротермические приводы колец теплого пола) закрываются, что приводит к большему перепаду давления между подающим и обратным трубопроводом. Применение перепускного клапана Ваттс снижает нагрузку на насос, предотвращает возникновение посторонних шумов, предохраняет котел от коррозии, повышая температуру теплоносителя в обратном трубопроводе.
Условия эксплуатации
Перепускной клапан Watts USV 16 L 3/4" (10005170) можно применять в системах отопления с температурой до +110°C и рабочим давлением до 10 бар.
Настройка

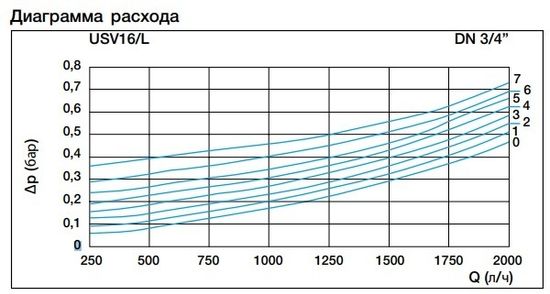

Устанавливаемая разница давления, при которой клапан открывается, должна быть приблизительно на 20% выше сопротивления системы, для предотвращения преждевременного открытия клапана. При полностью открытом клапане (т.е. полностью закрытом контуре отопления) давление, развиваемое насосом, должно быть незначительно выше номинального. Метки на шкале (от 0 до 7) установочной рукоятки соответствуют устанавливаемым разницам давления, при которых происходит открытие клапана, и выбираются по расходным диаграммам
Рекомендации по монтажу перепускного клапана Watts
| Перепускной клапан Watts USV 16 L монтируется за циркуляционным насосом, между подающим и обратным трубопроводами. При монтаже нижнего подключения удерживать ключом нижнюю часть клапана. |
Документация
- Перепускные клапаны Watts - Технический паспорт изделия (открыть PDF-файл)
- Декларация соответствия до 2021 г. (открыть PDF-файл)
Габариты перепускного клапана Watts 10005170
Технические характеристики
| Производитель | Watts |
| Серия | USV |
| Модель | USV16L |
| Артикул | 10005170 |
| Тип | перепускной клапан |
| Область применения | системы отопления |
| Температура рабочей среды | до +110°C |
| Рабочее давление | до 10 бар |
| Диапазон регулирования | от 0,03 до 0,5 бар |
| Способ соединения с трубопроводом | трубная резьба |
| Присоединительный размер | 3/4" ВРx3/4" BР |
| Материал корпуса | латунь CW617 |
| Материал установочной рукоятки | ударопрочная пластмасса |
| Материал мембраны и уплотнения | EPDM |
| Материал пружины | сталь UNI 3823 |
| Материал диска | алюминий |
| Вес | 350 г |
| Официальная гарантия производителя | 1 год |
| Страна-родина бренда | Германия |
| Страна производства | Италия или Франция |
