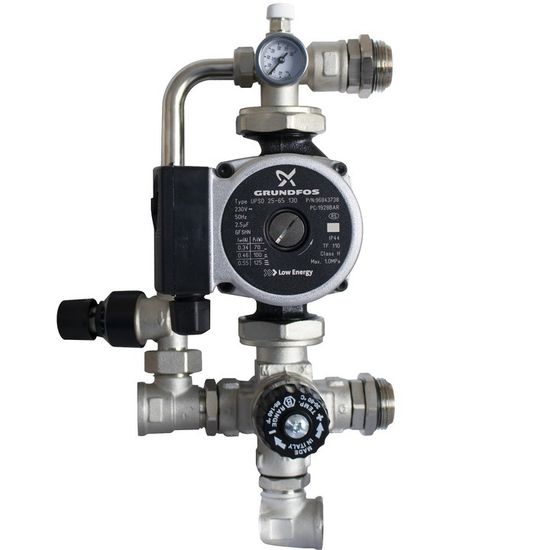

Насосно-смесительный узел Stout с насосом Grundfos UPSO 25-65 130 с термостатическим 4-х ходовым клапаном (арт. SDG-0120-002002) предназначен для приготовления теплоносителя пониженных параметров в системе отопления с «теплым полом» и поддержания его температуры на постоянном уровне в диапазоне от +30°С до +60°С. В качестве рабочей среды может использоваться вода или растворы гликолей (до 30%) с температурой до 85°C и давлением до 10 бар. Модификация насосного узла с байпасом и перепускным клапаном позволяет стабилизировать перепад давлений на системе вне зависимости от изменения в ней расхода теплоносителя.
Диапазон регулировки температуры в контуре составляет от +30°C до +60°C и поддерживается 4-х ходовым термостатическим смесительным клапаном, изготовленным из латуни CB753S, с условной пропускной способностью 3,2 м3/час. Рабочая пружина клапана изготовлена из нержавеющей стали марки AISI 302, уплотнения из EPDM. Температура подачи теплоносителя отображается на алюминиевом термометре, имеющем шкалу от 0°C до +80°C. Штуцер с ручным воздухоотводчиком выполен из латуни и пластика. Смесительный узел снабжён медным байпасом с перепускным клапаном из латуни марки CW617N с уплотнениями из NBR.
Условия эксплуатации
В качестве рабочей среды может использоваться вода или растворы гликолей (концентрация до 30%) с температурой от +5°C до +90°C и рабочим давлением до 10 бар.

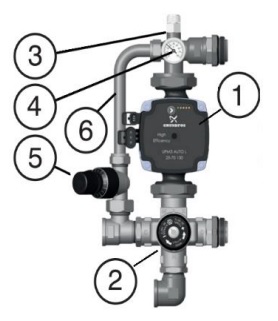

Конструкция
| 1 - Насос Grundfos UPSO 25-65/130 |
Насос
Насосно-смесительный узел Stout SDG-0120-002002 укомплектован насосом Grundfos UPSO 25-65 130. Насос имеет трёхпозиционный переключатель скорости вращения, который позволяет настроить его на рабочие характеристики системы тёплого пола. Корпус насоса изготовлен из чугуна, рабочее колесо из композита. Вал насоса и подшипники выполнены из керамики, что обеспечивает долговечность и бесшумность вследствие высокой твёрдости и низкого коэффициента линейного расширения керамики. Обмотки электродвигателя насоса Grundfos UPS 25-60 устойчивы к току блокировки, поэтому не требуется дополнительная защита.
Комплектация
- 4-х ходовой термостатический клапан;
- Контрольный термометр (от 0 до +80°C);
- Штуцер с ручным воздухоотводчиком;
- Байпас;
- Перепускной клапан;
- Насос Grundfos UPSO 25-65 130;
- Паспорт изделия.
Габариты
| Rp - 3/4" (ВР) |
Документация
Технические характеристики
| Производитель | Stout |
| Серия | SDG-0120 |
| Артикул | SDG-0120-002002 |
| Тип | насосно-смесительный узел |
| Назначение | для водяных тёплых полов |
| Рабочая среда | вода, растворы гликолей до 30% |
| Номинальное давление | 10 бар |
| Температура рабочей среды в первичном контуре | до +85°C |
| Условная пропускная способность клапана Kvs | 3,2 м3/час |
| Диапозон температурной настройки клапана | от +30°С до +60°С |
| Точность регулирования температуры | ±2°С |
| Шкала термометра | от 0°C до +80°C |
| Температура транспортировки и хранения | от -20°С до +50°С |
| Управление | 4-ходовой термостатический клапан |
| Укомлпектован насосом | Grundfos UPSO 25-65 130 |
| Монтажная длина циркуляционного насоса | 130 мм |
| Напор | от 2 до 6,5 м |
| Потребляемая мощность | 70/100/125 Вт |
| Потребление тока I | 0,34/0,46/0,55 A |
| Материал корпуса насооса | чугун |
| Материал рабочего колеса | композит |
| Материал вала насоса | керамика |
| Материал подшипников | керамика |
| Рабочая температура насоса | от +2 до +95°C |
| Вес насоса | 2,4 кг |
| Уровень звукового давления | до 43 дБ(А) |
| Класс защиты | IP44 |
| Класс изоляции | F |
| Межосевое расстояние (L) | 212 мм |
| Вес | 4,72кг |
| Срок службы | 10 лет |
| Официальная гарантия производителя | 2 года |
| Страна-родина бренда | Россия |
| Страна производства | Италия |
