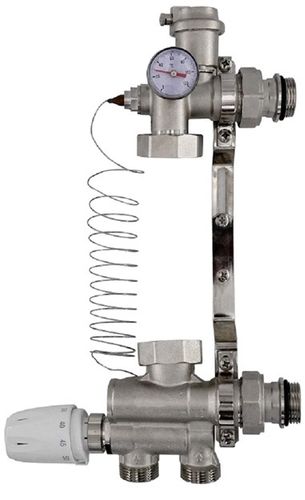

Насосно-смесительный узел Rommer RDG-0120-009000 с термостатической головкой с выносным датчиком предназначен для создания в системе отопления здания циркуляционного контура с пониженной до настроечного значения температурой теплоносителя, поддержания температуры и расхода теплоносителя на заданном уровне, обеспечения гидравлической балансировки высокотемпературного и низкотемпературного контуров.
Узел применяется в системах встроенного водяного отопления — тёплые полы, теплые стены, обогрев теплиц и открытых площадок.

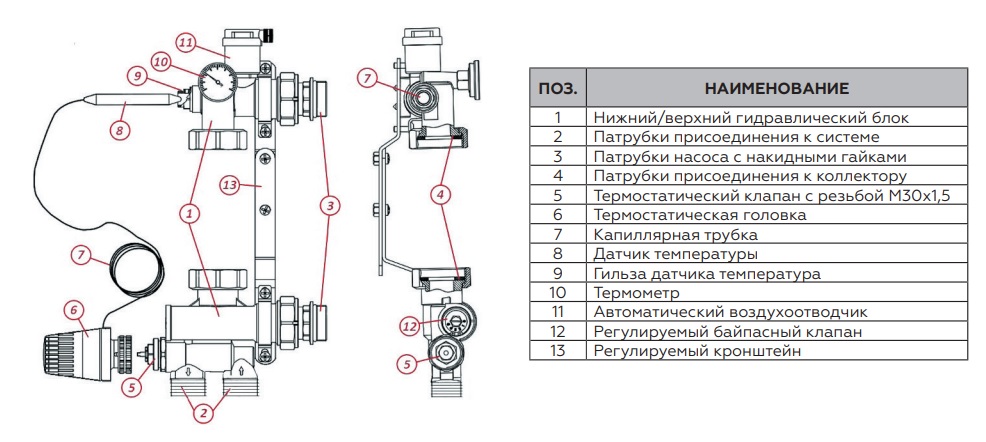

Конструкция
Принцип работы
Подача первичного теплоносителя происходит в нижний гидроблок-байпас смесительного узла. Далее теплоноситель через термостатический клапан, золотниковый-регулирующий попадает в смесительную полость нижнего гидроблока, где происходит смешение с теплоносителем из вторичного контура - в зависимости от настройки балансировочного клапана.
Циркуляционный насос обеспечивает подачу теплоносителя из нижнего гидроблок-байпаса смесительного узла в верхний гидроблок подачи рабочей жидкости) и систему коллектора. Контроль температуры происходит в верхнем гидроблоке подачи рабочей жидкости. Выносной датчик температуры термостатической головки устанавливается в гильзу погружного датчика температуры, установленную в верхнем гидроблоке.
Термостатическая головка устанавливается на термостатический клапан посредством накидной гайки М30х1,5, упираясь в шток клапана термостатическим элементом. При остывании теплоносителя ниже настроечной температуры термоголовки клапан открывается, что обеспечивает подпитку вторичного контура теплоносителем. В случае превышения заданной температуры термостатическая головка перекрывает канал подачи.
Роль байпаса выполняет термостатический клапан, посредством каналов, выполненных на упорном элементе. При закрытии патрубков коллектора или узла, слив происходит через данные каналы.
Обратный клапан препятствует подаче теплоносителя в выходной коллектор системы, обеспечивая только прямой ток теплоносителя. Визуальный контроль температуры изделия позволяет осуществлять термометр погружной, находящийся на корпусе верхнего гидроблока подачи рабочей жидкости.

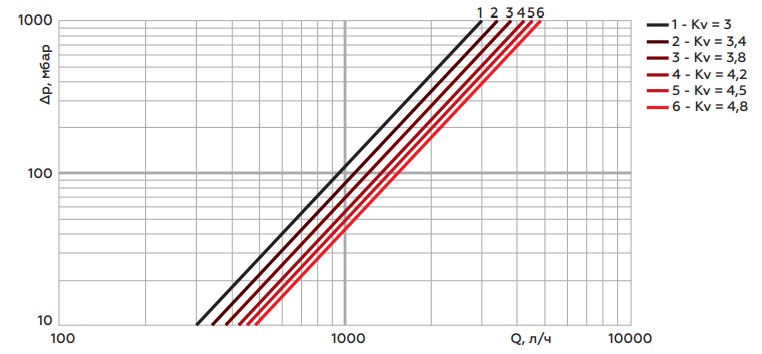

Потери напора
Документация
Технические характеристики
| Производитель | Rommer |
| Серия | RDG-0120 |
| Артикул | RDG-0120-009000 |
| Тип | насосно-смесительный узел |
| Назначение | для водяных тёплых полов |
| Рабочая среда | вода, растворы гликолей до 45% |
| Номинальное давление | 10 бар |
| Максимальный перепад давления первичного контура | 1 бар |
| Температура рабочей среды в первичном контуре | от +5°C до +90°C |
| Диапозон температурной настройки клапана | от +20°С до +60°С |
| Шкала термометра | от 0°C до +80°C |
| Температура транспортировки и хранения | от -20°С до +50°С |
| Монтажная длина циркуляционного насоса | 130 мм |
| Межосевое расстояние | 210 мм |
| Вес | 2,2 кг |
| Срок службы | 10 лет |
| Официальная гарантия производителя | 2 года |
| Страна-родина бренда | Россия/Китай |
| Страна производства | Китай |
