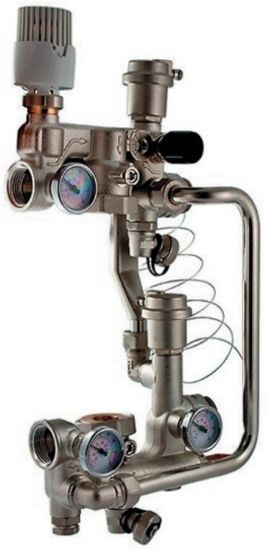

Насосно-смесительный узел Rommer RDG-0120-008000 с термоголовкой, перепускным клапаном и байпасом предназначен для обеспечения циркуляции в системах радиаторного отопления, а также циркуляции и поддержания температуры подающего теплоносителя в пределах 20-60°С в системах поверхностного отопления.
Узел применяется в системах встроенного водяного отопления — теплые полы, теплые стены, обогрев теплиц и открытых площадок.

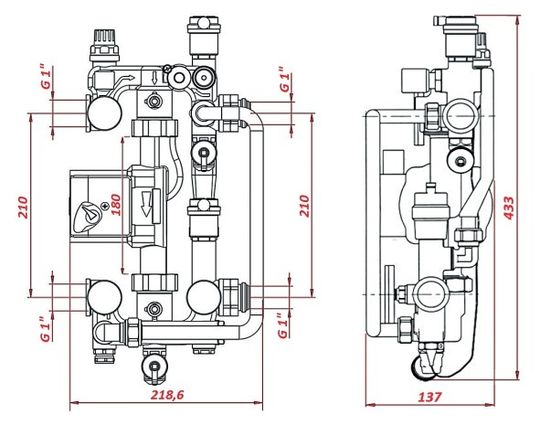

Конструкция
Принцип работы
Теплоноситель первичного контура поступает в насосно-смесительный узел через термостатический клапан. Степень открытия клапана автоматически регулируется термостатической головкой в зависимости от выбранной настройки и температуры теплоносителя на подаче к коллектору теплого пола (20÷60С°). Для узлов, оборудованных электротермическими приводами, температуру теплоносителя определяет контроллер по заданному пользователем графику и показаниям датчиков температуры теплоносителя и наружного воздуха.
Циркуляционный насос обеспечивает циркуляцию теплоносителя во вторичном контуре, при этом часть теплоносителя к насосу поступает из обратного коллектора теплых полов, а часть - из первичного контура. Возвращаемый от теплых полов теплоноситель тоже делится на две части: первая – поступает к насосу, вторая возвращается в первичный контур. Соотношение потоков, поступающих к насосу и возвращаемых в первичный контур задается настройкой клапана.
В случае, когда расход через вторичный контур становится меньше расчетного (закрытые вентили на коллекторах), открывается перепускной клапан, который перенаправляет поток, тем самым сохраняя постоянство расхода теплоносителя, циркулирующего через насос. Визуальный контроль работы узла осуществляется при помощи термометров. Для опорожнения узла, а также для заправки вторичного контура теплоносителем предусмотрены два шарнирных дренажных клапана.
Документация
Технические характеристики
| Производитель | Rommer |
| Серия | RDG-0120 |
| Артикул | RDG-0120-008000 |
| Тип | насосно-смесительный узел |
| Назначение | для радиаторного отопления |
| Рабочая среда | вода, растворы гликолей до 45% |
| Номинальное давление | 10 бар |
| Максимальный перепад давления первичного контура | 1 бар |
| Температура рабочей среды в первичном контуре | от +5°C до +90°C |
| Мощность системы отопления при ΔT = 10°С | 20 кВт |
| Условная пропускная способность клапана Kvs | 2,75 м3/час |
| Диапозон температурной настройки клапана | от +20°С до +60°С |
| Шкала термометра | от 0°C до +80°C |
| Температура окружающей среды | до +45°С |
| Температура транспортировки и хранения | от -20°С до +50°С |
| Монтажная длина циркуляционного насоса | 130 мм |
| Межосевое расстояние | 210 мм |
| Вес | 4,721 кг |
| Срок службы | 10 лет |
| Официальная гарантия производителя | 2 года |
| Страна-родина бренда | Россия/Китай |
| Страна производства | Китай |
