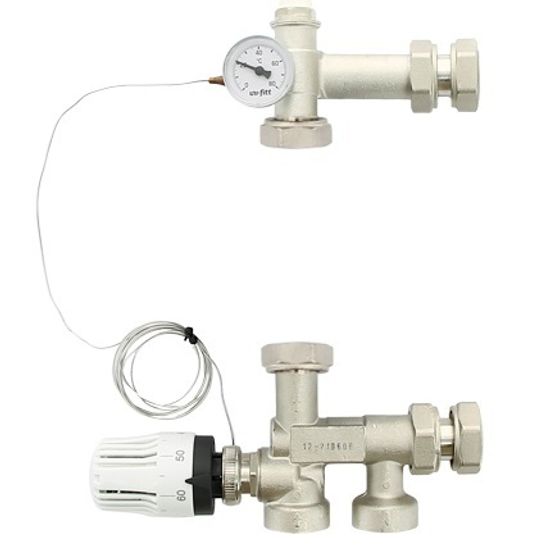

Насосно-смесительная группа Uni-Fitt Solomix MINI 1" с НГ без насоса (арт. 474F1100) предназначена для создания низкотемпературных систем отопления (типа «тёплый пол»).
Монтируется на коллекторной группе низкотемпературного контура, подключается к высокотемпературному контуру системы отопления.
Принцип работы
Насос группы обеспечивает циркуляцию в низкотемпературном контуре отопления. Заданная температура в этом контуре поддерживается термостатическим вентилем с установленной на нём термостатической головкой с погружным датчиком температуры. Необходимое количество тепла поступает из высокотемпературного контура отопления (котла). Температура подачи теплоносителя отображается на термометре.
Насос
Насосно-смесительный узел Uni-Fitt Solomix Mini 474F1100 поставляется без насоса. Для монтажа требуется установка циркуляционного насоса, имеющего монтажную длину 130 мм и размер подключения 1".
Конструкция насосно-смесительного узла Solomix Mini
| 1 - Нижний гидравлический блок |
Комплектация
Верхний гидравлический блок (подача в низкотемпературный контур отопления) включает ручной клапан для удаления воздуха, накидную гайку для подключения циркуляционного насоса, контрольный термометр, гильзу для погружного датчика температуры и подключение с наружной резьбой или накидной гайкой со стороны коллектора.
Нижний гидравлический блок (возврат из низкотемпературного контура отопления) состоит из термостатического вентиля М30х1,5 с термостатической головкой и погружным датчиком температуры, накидной гайки для подключения циркуляционного насоса, подключение подающего и обратного трубопровода с внутренней резьбой, подключение наружной резьбой или накидной гайкой со стороны коллектора.
Особенности монтажа
Насосно-смесительную группу SOLOMIX MINI возможно устанавливать как слева, так и справа от коллекторной группы. Для этого нужно собрать верхний гидравлический блок в нужном направлении, заменив местами гайку подключения насоса и воздухоотводчик.
Вариант группы с накидными гайками под плоскую прокладку предназначен для коллекторов с наружной резьбой.
Подающий коллектор низкотемпературного контура подключается к верхнему блоку группы, обратный коллектор – к нижнему блоку. Подключение к высокотемпературному контуру производится в соответствии направления стрелок (подающий и обратный трубопровод).
Документация
Технические характеристики
| Производитель | Uni-Fitt |
| Серия | Solomix Mini |
| Артикул | 474F1100 |
| Тип | насосно-смесительная группа |
| Назначение | для водяных тёплых полов |
| Мощность узла | от 10 до 15,5 кВт |
| Площадь тёплого пола | до 150 м2 |
| Управление | термоголовка с выносным датчиком |
| Температура рабочей среды в первичном контуре | до +90°C |
| Рабочее давление | до 10 бар |
| Разница давлений первичного контура | до 1 бара |
| Диапазон регулирования во вторичном контуре | от +20°C до +60°C |
| Условная пропускная способность kvs | 3,3 м3/час |
| Диаметр подключения к высокотемпературному контуру | 1" |
| Диаметр подключения к низкотемпературному контуру | 1" |
| Присоединительный диаметр к насосу | 1" |
| Укомлпектован насосом | - |
| Высота | 303 мм |
| Ширина | 190 мм |
| Межосевое расстояние | 210 мм |
| Межосевое расстояние между подключениями к высокотемпературному контуру | 50 мм |
| Монтажная длина циркуляционного насоса | 130 мм |
| Официальная гарантия производителя | 3 года |
| Страна-родина бренда | Россия |
| Страна производства | Италия |
