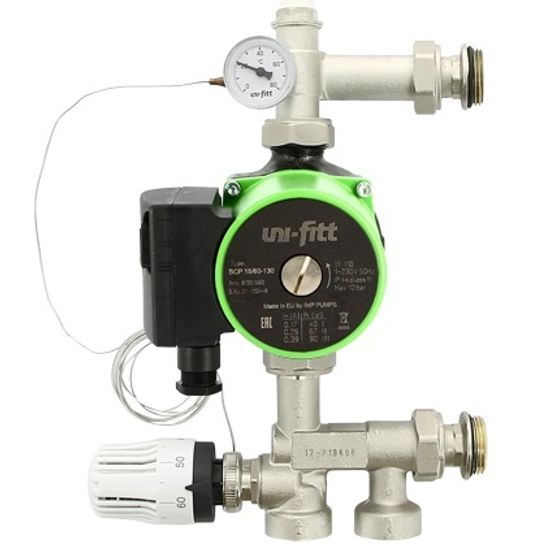

Насосно-смесительная группа Uni-Fitt Solomix MINI 1" НР c насосом Uni-Fitt SCP 15/60 130 (арт. 474S1100) предназначена для создания низкотемпературных систем отопления (типа «тёплый пол»).
Монтируется на коллекторной группе низкотемпературного контура, подключается к высокотемпературному контуру системы отопления.
Принцип работы
Насос группы обеспечивает циркуляцию в низкотемпературном контуре отопления. Заданная температура в этом контуре поддерживается термостатическим вентилем с установленной на нём термостатической головкой с погружным датчиком температуры. Необходимое количество тепла поступает из высокотемпературного контура отопления (котла). Температура подачи теплоносителя отображается на термометре.
Насос
Насосно-смесительный узел Uni-Fitt Solomix Mini 474S1100 укомплектован 3-х скоростным насосом Uni-Fitt SCP 15/60-130. Корпус насоса выполнен из чугуна с катафорезным покрытием, материал вала насоса - нержавеющая сталь марки AISI 316, материал рабочего колеса - NORYL.
Конструкция насосно-смесительного узла Solomix Mini
| 1 - Нижний гидравлический блок |
Комплектация
Верхний гидравлический блок (подача в низкотемпературный контур отопления) включает ручной клапан для удаления воздуха, накидную гайку для подключения циркуляционного насоса, контрольный термометр, гильзу для погружного датчика температуры и подключение с наружной резьбой или накидной гайкой со стороны коллектора.
Нижний гидравлический блок (возврат из низкотемпературного контура отопления) состоит из термостатического вентиля М30х1,5 с термостатической головкой и погружным датчиком температуры, накидной гайки для подключения циркуляционного насоса, подключение подающего и обратного трубопровода с внутренней резьбой, подключение наружной резьбой или накидной гайкой со стороны коллектора.
Особенности монтажа
Насосно-смесительную группу SOLOMIX MINI возможно устанавливать как слева, так и справа от коллекторной группы. Для этого нужно собрать верхний гидравлический блок в нужном направлении, заменив местами гайку подключения насоса и воздухоотводчик.
Вариант группы с накидными гайками под плоскую прокладку предназначен для коллекторов с наружной резьбой.
Подающий коллектор низкотемпературного контура подключается к верхнему блоку группы, обратный коллектор – к нижнему блоку. Подключение к высокотемпературному контуру производится в соответствии направления стрелок (подающий и обратный трубопровод).
Документация
Технические характеристики
| Производитель | Uni-Fitt |
| Серия | Solomix Mini |
| Артикул | 474S1100 |
| Тип | насосно-смесительная группа |
| Назначение | для водяных тёплых полов |
| Мощность узла | от 10 до 15,5 кВт |
| Площадь тёплого пола | до 150 м2 |
| Управление | термоголовка с выносным датчиком |
| Температура рабочей среды в первичном контуре | до +90°C |
| Рабочее давление | до 10 бар |
| Разница давлений первичного контура | до 1 бара |
| Диапазон регулирования во вторичном контуре | от +20°C до +60°C |
| Условная пропускная способность kvs | 3,3 м3/час |
| Диаметр подключения к высокотемпературному контуру | 1" |
| Диаметр подключения к низкотемпературному контуру | 1" |
| Присоединительный диаметр к насосу | 1" |
| Укомлпектован насосом | Uni-Fitt SCP 15/60-130 |
| Тепловая мощность насоса при ΔT = 7°C | 10,2 кВт |
| Тепловая мощность насоса при ΔT = 10°C | 15,5 кВт |
| Напор | 6 м |
| Материал корпуса насооса | чугун с катафорезным покрытием |
| Материал рабочего колеса | NORYL |
| Материал вала насоса | нержавеющая сталь AISI 316 |
| Материал подшипников | графит |
| Высота | 303 мм |
| Ширина | 190 мм |
| Межосевое расстояние | 210 мм |
| Межосевое расстояние между подключениями к высокотемпературному контуру | 50 мм |
| Монтажная длина циркуляционного насоса | 130 мм |
| Официальная гарантия на насос | 1 год |
| Официальная гарантия производителя | 3 года |
| Страна-родина бренда | Россия |
| Страна производства | Италия |
