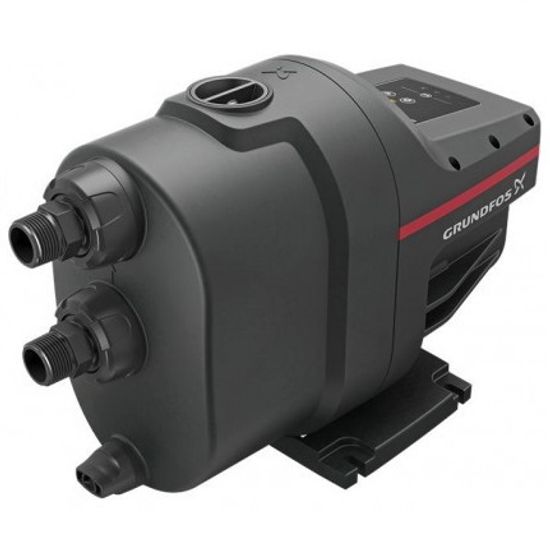

Насосная установка Grundfos SCALA1 3-55 самовсасывающая

Самовсасывающая насосная установка Grundfos SCALA1 3-55 (99530407) – это компактная самовсасывающая насосная установка для водоснабжения и повышения давления, которая состоит из насоса, двигателя, внутреннего напорного бака, объемом 0,1 литр и системы управления (реле давления, реле протока), объединённых в один общий узел.

Видео-обзор насосной установки Grundfos Scala1

Особенности насосной установки Grundfos Scala1

• Полностью укомплектованная насосная установка со встроенной автоматикой;
• Лёгкость управления c помощью интуитивной панели и приложения Grundfos GO Remote;
• Возможность подключения дополнительной насосной установки для сдвоенной работы;
• Лёгкий монтаж благодаря компактной конструкции;
• Встроенный набор защитных функций от «сухого» хода, перегрева и цикличности;
• Встроенный цифровой вход;
• Выбор из 3-х режимов работы.

Область применения

Установка Grundfos SCALA1 служит для повышения давления и водоснабжения из колодцев и небольших скважин, а также из резервуаров, например, из баков, установленны на крыше зданий. Особенно оправдано использование установки SCALA1 для полива сада и огорода.

Условия эксплуатации

Установка Grundfos SCALA1 предназначена для перекачивания чистой питьевой воды и хлорированной воды с содержанием активного хлора до 0,3 мг/л, а также чистых, легкоподвижных не горючих и взрывобезопасных жидкостей, не содержащих твёрдых включений или волокон, которые могут оказывать механическое или химическое воздействие на насосную установку.

Конструкция и компоненты насосной установки Грундфос Скала-1

Принцип работы насосной установки Grundfos Scala1

Принцип работы насосной установки SCALA1 основан на повышении давления жидкости, движущейся от входного патрубка к выходному. Повышение давления происходит путем передачи электромагнитной энергии от обмоток статора электродвигателя на ротор электродвигателя, объединенный с рабочим колесом через вал. Жидкость течет от входного патрубка насосной установки к центру рабочего колеса и дальше вдоль его лопаток. Под действием центробежных сил скорость жидкости увеличивается, соответственно растёт кинетическая энергия, которая преобразуется в давление на выходном патрубке.

Корпус насосной установки сконструирован таким образом, что жидкость собирается с рабочего колеса в направлении выходного патрубка. SCALA1 запускается автоматически при возникновении в системе водоснабжения и останавливается после прекращения водопотребления.

Габариты насосной установки Грюндфос Скала-1

Рекомендации по монтажу

• Установку SCALA1 можно устанавливать как внутри помещения, так и снаружи.
• Устанавливайте SCALA1 так, чтобы легко можно было выполнить её осмотр, техническое и сервисное обслуживание.
• Рекомендуется устанавливать SCALA1 максимально близко к месту нахождения перекачиваемой жидкости.
• Насосную установку SCALA1 рекомендуется устанавливать вблизи дренажа или в поддоне, соединённом с дренажным трубопроводом, для отвода возможного конденсата с холодных поверхностей.
• Установите SCALA1 в горизонтальное положение под углом не больше ± 5 °. Плитаоснование должна быть лицевой стороной вниз.
• Установка Скала-1 должна быть закреплена на прочном горизонтальном фундаменте с помощью винтов, вставленных в отверстия в плитеосновании.
• Минимальное требуемое пространство для установки: 495 x 225 x 340 мм.
• Хотя для монтажа не требуется много места, рекомендуется предусмотреть достаточное пространство для выполнения технического и сервисного обслуживания.

Документация

1. Насосная установка Grundfos Scala-1 - Технический паспорт изделия (скачать PDF-файл)
2. Сертификат соответствия до 25.05.2025 г. (открыть PDF-файл)

Технические характеристики
