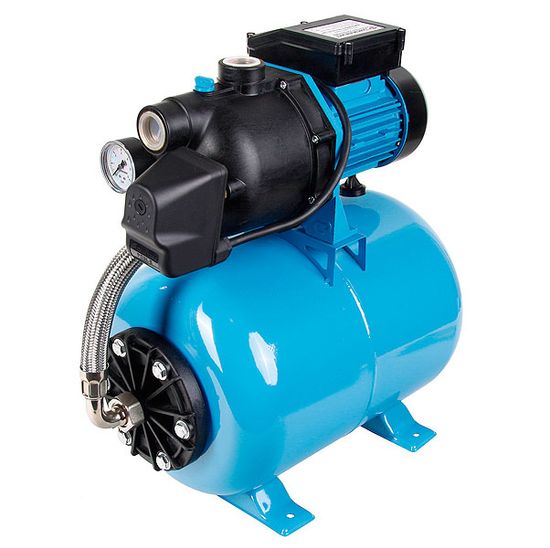

Насосная станция Джилекс Джамбо 70/50 П-24

Насосная станция Джилекс Джамбо 70/50 П-24 представляет собой насосную станцию — «насос-автомат» — с встроенным эжектором на базе поверхностного насоса. Система автоматически включается и выключается по мере расходования воды потребителями, поддерживая необходимое давление в системе водоснабжения. Насосная станция Джилекс создаёт комфортные условия потребления воды на уровне городской квартиры.

Область применения насосной станции Джилекс Джамбо 70/50 П-24

Насос-автомат Джилекс Джамбо 70/50 П-24 используется в частных домах, загородных коттеджах, на дачах и в других жилых помещениях для бесперебойного водоснабжения с автоматическим поддержанием в системе необходимого давления.

Эксплутационные ограничения

• допустимая концентрация твёрдых частиц в перекачиваемой воде – 150 г/м³
• максимальное количество включений насоса – 20 раз в час
• максимальный размер твердых включений в перекачиваемой воде – 0,8 мм
• допустимый температурный диапазон перекачиваемой воды – от +1°С до +35°С
• максимальная глубина всасывания – 9 м

Расходно-напорные характиристики

Комплектация насосной станции Джамбо 70/50 П-24

• поверхностный самовсасывающий электронасос;
• горизонтальный гидроаккумулятор ёмкостью 24 л;
• реле давления;
• манометр;
• соединительная арматура;
• электрошнур длиной 0,8 м с вилкой.

Конструкция насоса-автомата Джамбо 70/50 П-24

Насос-автомат Джилекс Джамбо 70/50 П-24 состоит из двух основных частей — насосной части и электродвигателя, которые крепятся на переходном фланце.
Корпус насоса выполнен из пластика с закладными резьбовыми деталями из латуни, а рабочее колесо и проточный блок — из износостойких пластических материалов.
Алюминиевый переходной фланец со стороны насосной части отделен от контакта с водой пластмассовой крышкой.
Графито-керамические торцевые самовсасывающиеся уплотнения предотвращают возможность внешней утечки из насосной части.
Асинхронный короткозамкнутый электродвигатель включает в себя статор, подшипниковые щиты, короткозамкнутый ротор и коробку выводов.
Статор электродвигателя защищен термопротектором и охлаждается вентилятором.

Реле давление РДМ-5 автоматически включает насос при снижении давления воды до уровня в 1,4 бара и выключает его при достижении давления до уровня 2,8 бара. Эти значения оптимальны для запорной арматуры и для стиральных машин и являются заводской настройкой.

Отличительные особенности насосных станций Джилекс Джамбо

• автоматическое управление по давлению
• встроенный внутренний эжектор
• бесперебойное водоснабжение
• защита электродвигателя
• износостойкие материалы
• длительный срок службы
• современный дизайн

Преимущества насосов Джилекс Джамбо

Насосная станция Jeelex Джамбо сочетает в себе практичность насосов, обладающих самовсасывающей способностью, с достоинствами центробежных насосов, что создаёт оптимальные условия всасывания на входе в насос и обеспечивает высокое давление на выходе. В результате снижаются требования кчистоте перекачиваемой воды и наличию в ней растворённых газов.

Указания по монтажу

Все электромонтажные работы (установка розетки, подключение к питающей электросети, заземление и т.п.) должны выполняться специалистом в соответствии с правилами техники безопасности.
Процедура монтажа состоит из нескольких этапов. Сначала к входному отверстию присоединяется всасывающая труба с обратным клапаном, а к выходному отверстию — напорная магистраль. Затем корпус насоса и всасывающая магистраль заполняются водой, проверяется напряжение (220 В), после чего насос включается в электросеть.
Монтаж всасывающей магистрали требует непрерывного угла наклона от насоса к источнику водозабора (не менее 1° к горизонту).
ВАЖНО! Недопустимо попадание воздуха во всасывающую магистраль.

Рекомендации по эксплуатации

Насос-автомат Джамбо следует беречь от прямого воздействия солнечных лучей и не размещать его вблизи нагревательных приборов. Перед длительным периодом просто из насоса необходимо слить остатки воды, промыть чистой водой и высушить. Периодически нужно проверять максимальный напор и расход энергии насоса для исключения аварийной ситуации.

Документация

1. Насосные станции Джилекс Джамбо - Инструкция по эксплуатации (открыть PDF-файл)

Технические характеристики
