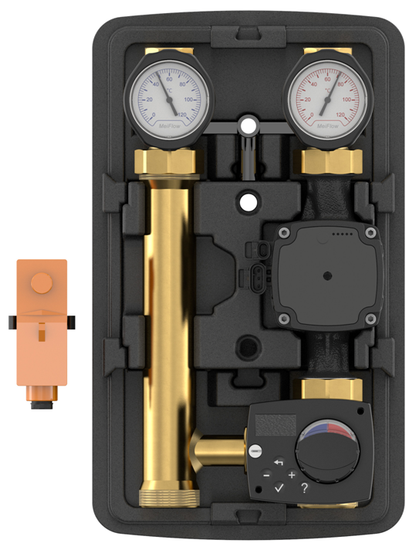

Насосная группа Meibes MeiFlow TOP S MC-CV 1" DN25 M45990EA с электронным термостатом без насоса предназначена для подачи и обеспечения циркуляции теплоносителя, поступающего из нагревателя, на контур отопления, который автономно (по установленному электронному термостату) поддерживает постоянную температуру подающей линии. Чаще всего используется как контур тёплого пола площадью до 300 м2. Регулирование температуры осуществляется автоматическим подмесом теплоносителя из обратной линии. Управление происходит с помощью электронного термостата (+20°C...+80°C), установленного на смесителе. Возможность проведения замены линии подачи и обратной линии не предусмотрена.
В качестве теплоносителя может выступать вода или растворы гликолей (до 40%) с температурой до +110°C. Рабочее давление в системе не должно превышать 6 бар. Подключение к контуру котла находится снизу и имеет размер 1 1/2" с наружной резьбой. Подключение к контуру потребителя располагается сверху и имеет размер 1" c внутренней резьбой.
Максимальная мощность при ΔT=10°C составляет 24 кВт.
Насосная группа поставляется совместно с трёхпозиционным сервоприводом со встроенным термостатом +20°C...+80°C. Крутящий момент 6Н·м. Цикл составляет 140 секунд.
Насос
Насосную группу следует укомплектовать насосом с монтажным расстоянием 180 мм. Рекомендуемый напор - 6 м водяного столба. Размер присоединения - 1 1/2" с плоским уплотнением.
Видеообзор нового поколения насосных групп Meibes — MeiFlow TOP S

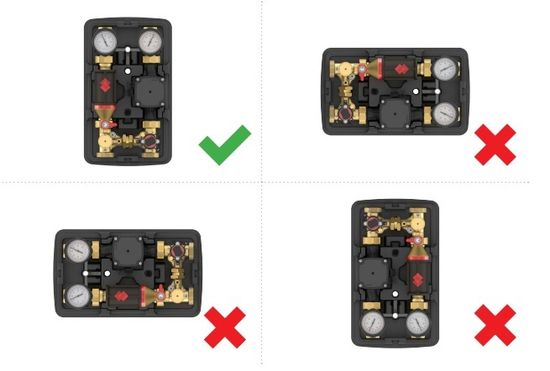

Рекомендации по монтажу насосной группы Майбес M45990EA
- При установке необходимо предусмотреть достаточно свободного места для монтажа и техобслуживания.
- После испытания давлением или первого нагрева следует при необходимости подтянуть резьбовые соединения.
- Вал насоса должен располагаться строго горизонтально.
- Учитывайте минимальное давление подачи, например, 0,5 бар при +95°C или 1 бар при +110°C.
- Насос должен работать только при условии полного заполнения и отсутствия воздуха.
- Запрещено дополнительно изолировать клеммную коробку (необходимо охлаждение электроники насоса).
Документация
Технические характеристики
| Производитель | Meibes |
| Серия | M45990 |
| Артикул | M45990EA |
| Тип | насосная группа |
| Назначение | контуры с постоянной температурой обратной линии |
| Максимальная мощность при ΔT=10°C | 24 кВт |
| Рабочее давление | до 6 бар |
| Теплоноситель | вода, растворы пропиленгиколей до 40% |
| Рабочая температура с энергоэффективными насосами | до +110°C |
| Подключение контура (в дюймах) | 1" ВР |
| Подключение котла (в дюймах) | 1 1/2" НР |
| Вид уплотнения | плоское |
| Монтажная длина насоса | 180 мм |
| Наличие насоса в комплекте | нет |
| Подключение насоса | 1 1/2" с накидной гайкой |
| Условный диаметр прохода (в мм) | 25 мм |
| Межосевое расстояние | 125 мм |
| Крепление к стене | есть |
| Наличие сервопривода | нет |
| Материал фитингов | сталь, латунь |
| Материал уплотнений | EPDM, PTFE |
| Материал теплоизоляции | вспененный полипропилен EPP |
| Габариты (ВхШхГ) | 421х249х220 мм |
| Официальная гарантия производителя | 5 лет |
| Страна-родина бренда | Германия |
| Страна производства | Германия |
