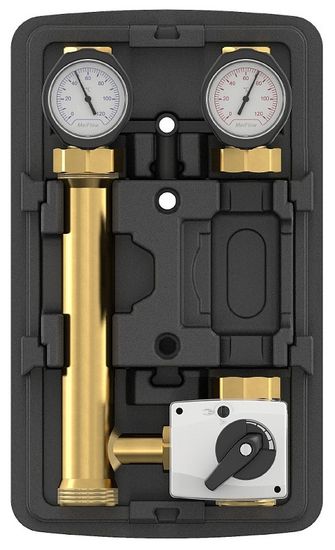

Насосная группа Meibes MeiFlow TOP S MC 1" DN25 M66931EAM с сервоприводом со смесителем без насоса предназначена для подачи и обеспечения циркуляции теплоносителя, поступающего из нагревателя, на контур отопления, в котором предусмотрено дополнительное регулирование температуры подачи путём подмеса из обратной линии, таких как тёплые полы и радиаторное отопление с точным управлением температуры. 3-ходовой смесительный клапан можно установить слева.
В качестве теплоносителя может выступать вода или растворы гликолей (до 40%) с температурой до +110°C. Рабочее давление в системе не должно превышать 6 бар. Подключение к контуру котла находится снизу и имеет размер 1 1/2" с наружной резьбой. Подключение к контуру потребителя располагается сверху и имеет размер 1" c внутренней резьбой.
Максимальная мощность при ΔT=20°C составляет 48 кВт, при ΔT=10°C - 24 кВт.
Насосная группа поставляется совместно с трёхпозиционным сервоприводом с крутящим моментом 6Н·м. Цикл составляет 140 секунд, переключатель режимов – ручной/автоматический.
Насос
Насосную группу следует укомплектовать насосом с монтажным расстоянием 180 мм. Рекомендуемый напор - 6 м водяного столба. Размер присоединения - 1 1/2" с плоским уплотнением.
Видеообзор нового поколения насосных групп Meibes — MeiFlow TOP S
Комплектация насосной группы Meibes M66931EAM
- трёхходовой смеситель со ступенчатым байпасом;
- трёхпозиционный сервопривод 230В;
- 3-ходовой шаровой кран обратной линии с установленным обратным клапаном и с рукояткой;
- 3-ходовой шаровой кран в линии подачи, с рукояткой;
- два термометра со шкалой температур от 0°С до +120°С;
- шаровой кран насоса;
- комплект креплений на стену (2 шайбы, 2 болта и 2 дюбеля);
- необходимая арматура и уплотнения;
- труба обратной линии;
- многокомпонентная блочная EPP термоизоляция;
- технический паспорт изделия с иснтрукцией по монтажу.

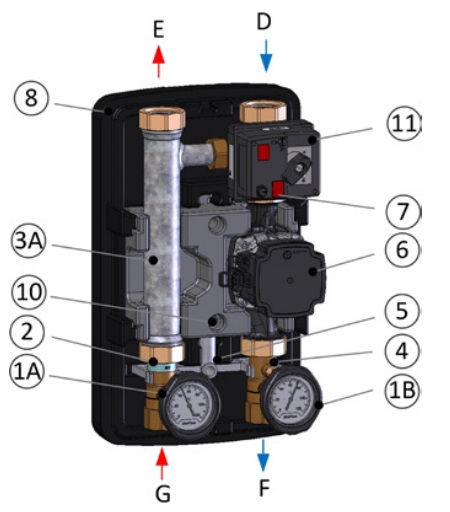

Конструкция смесительных насосных групп Meibes MC с сервомотором
| 1A - Шаровой кран обратной линии со съёмной рукояткой и термометром 0-120°C |

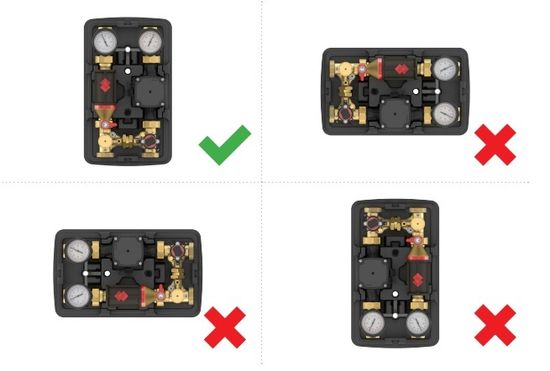

Рекомендации по монтажу насосной группы Майбес M66931EAM
- При установке необходимо предусмотреть достаточно свободного места для монтажа и техобслуживания.
- После испытания давлением или первого нагрева следует при необходимости подтянуть резьбовые соединения.
- Вал насоса должен располагаться строго горизонтально.
- Учитывайте минимальное давление подачи, например, 0,5 бар при +95°C или 1 бар при +110°C.
- Насос должен работать только при условии полного заполнения и отсутствия воздуха.
- Запрещено дополнительно изолировать клеммную коробку (необходимо охлаждение электроники насоса).
Документация
Технические характеристики
| Производитель | Meibes |
| Серия | M66931 |
| Артикул | M66931EAM |
| Тип | насосная группа |
| Назначение | контуры с необходимостью подмеса (радиаторное отопление, тёплые полы) |
| Максимальная мощность при ΔT=20°C | 48 кВт |
| Максимальная мощность при ΔT=10°C | 24 кВт |
| Рабочее давление | до 6 бар |
| Теплоноситель | вода, растворы пропиленгиколей до 40% |
| Рабочая температура с энергоэффективными насосами | до +110°C |
| Подключение контура (в дюймах) | 1" ВР |
| Подключение котла (в дюймах) | 1 1/2" НР |
| Вид уплотнения | плоское |
| Монтажная длина насоса | 180 мм |
| Наличие насоса в комплекте | нет |
| Подключение насоса | 1 1/2" с накидной гайкой |
| Исполнение | подающая линия по умолчанию справа |
| Замена подачи и обратки | да |
| Условный диаметр прохода (в мм) | 25 мм |
| Межосевое расстояние | 125 мм |
| Крепление к стене | есть |
| Наличие сервопривода | есть |
| Материал фитингов | сталь, латунь |
| Материал уплотнений | EPDM, PTFE |
| Материал теплоизоляции | вспененный полипропилен EPP |
| Габариты (ВхШхГ) | 421х249х220 мм |
| Официальная гарантия производителя | 5 лет |
| Страна-родина бренда | Германия |
| Страна производства | Германия |
