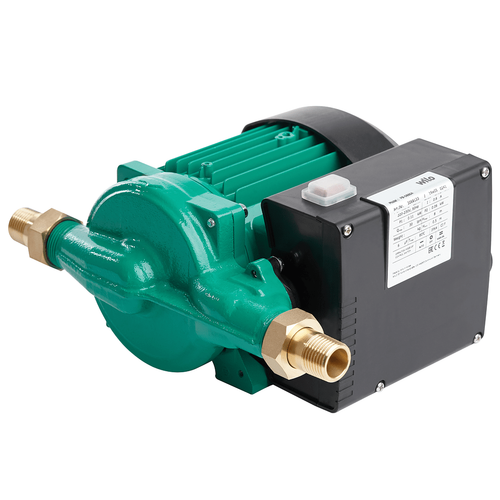

Повысительный насос Wilo PB-201 EA

Насос для повышения давления Wilo PB-201 EA — это нормальновсасывающий центробежный насос автоматического типа, широко применяемый для повышения давления воды в системах холодного и горячего водоснабжения из резервуаров или централизованной сети. Автоматизация реализуется благодаря встроенному выключателю, который срабатывает при наличии расхода.

Максимальный напор насоса 15 м, пропускная способность 3,3 м3/час. Рабочее давление на выходе до 3,5 бар, давление на выходе не должно превышать 2-х атмосфер.

Принцип работы

Полностью автоматическое включение и отключение насоса PB-201EA выполняется с помощью встроенного выключателя, который срабатывает в зависимости от наличия расхода в системе. При открытии крана из-за появления расхода происходит включение насоса PB-201 EA. При закрытом кране насос отключается расхода.

При открытой водоразборной точке вода вытекает и давление падает. Когда давление достигает минимального уровня, выключатель автоматически запускает насос. После достижения максимального давления (например, при снижении расхода) насос автоматически останавливается. Выключатель обеспечивает защиту насосов серии PB от сухого хода.

Режимы работы

• О - насос выключен
• I - автоматический режим работы
• II - ручной режим работ

Конструкция

Комплект поставки

• Насос
• Электрокабель и сетевой штекер
• Гайки и уплотнения
• Инструкция по монтажу и эксплуатации
• Картонная упаковка

График рабочих характеристик

Меры предосторожности при использовании насоса

Документация

1. Паспорт и инструкция по монтажу и эксплуатации для насов Wilo PB (открыть PDF-файл)

Технические характеристики
