Узел угловой нижнего подключения раздельный Royal Thermo 3/4"x3/4" ЕК евроконус (набор никель)

Угловой раздельный набор нижнего подключения Royal Thermo 3/4" x 3/4" ЕК евроконус предназначен для присоединения к трубопроводам системы водяного отопления отопительных приборов с нижними патрубками подключения при любом межосевом расстоянии между ними.

Клапаны снабжены встроенными шаровыми кранами, с помощью которых можно полностью отключить отопительный прибор от системы. Регулирование расхода теплоносителя через отопительный прибор с помощью данного набора не допускается. Управление шаровыми кранами осуществляется с помощью отвертки с плоским шлицем.

В состав набора RTE 07.0021 входят два раздельных прямых клапана RTO 01.00071 в упаковке типа блистер.

Условная пропускная способность узла составляет 2,5 м3/час.

Условия эксплуатации

Раздельные латунные узлы нижнего подключения Роял Термо допускается применять в отопительных системах с рабочим давленим до 10 бар. Рабочая температура теплоносителя должна составлять от +5°C до +100°C.

Конструкция

Указания по монтажу и настройке

1. Клапан должен монтироваться таким образом, чтобы на него не передавались продольные и поперечные усилия от трубопровода.
2. При монтаже клапанов запрещается использовать рычажные гаечные ключи.
3. Для присоединения к системе отопления необходимо использовать фитинги с переходом на «евроконус».
4. После монтажа системы необходимо произвести опрессовку системы давлением, превышающим в полтора раза расчетное рабочее давление в системе (минимум 6 бар).

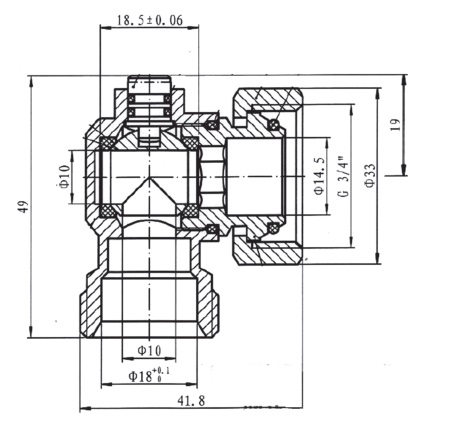

Габариты

Документация

1. Паспорт на наборы нижнего подключения Royal Thermo (открыть PDF-файл)

Технические характеристики
