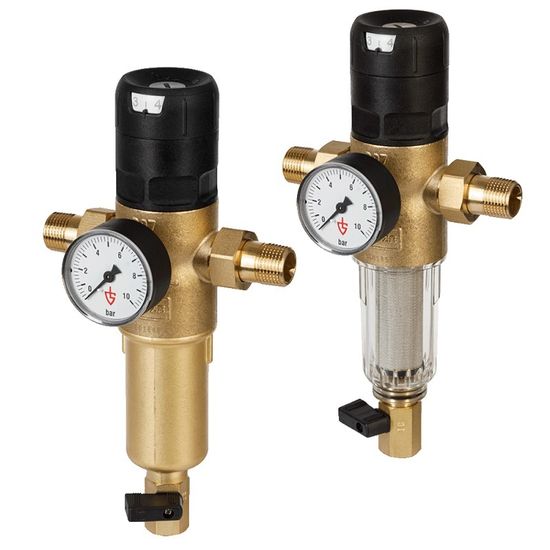

НАБОР 2 фильтра с редуктором давления Goetze FD07-3/4C+H и 2 манометра MA10-50 выполняет функцию защиты систем водоснабжения в квартирах и частных домах, многоквартирных и муниципальных зданиях, на коммерческих и промышленных предприятиях, а также защиты бытовых приборов и промышленного оборудования от загрязнений в виде мелких твердых частиц и избыточного давления.
Функциональность комбинированного фильтра
- Защита от избыточного давления и гидроударов
- Защита от загрязнений в виде мелких твёрдых частиц
- Повышение комфорта и снижение расхода воды
Области применения фильтров с редукторами давления Goetze FD07
- Системы питьевого водоснабжения
- Водоснабжение в пищевых, промышленных и строительных технологиях
- Машины / приборы с подключением к сети питьевой воды
- Технологии полива / откорма крупного рогатого скота
Отличительные особенности модели FD07
- Высочайшая производительность и точный контроль давления.
- Фильтрующая сетка номиналом 100 микрон для защиты клапана и подключенных к водопроводу устройств. Съёмная прозрачная колба позволяет увидеть загрязнение сетки и легко её очистить.
- Корпус из латуни с низким содержанием свинца допускает использование в системах питьевого водоснабжения.
- Высококачественный пластик из сектора медицинских технологий.
- Двухсторонняя конструкция цифровой шкалы позволяет видеть её из любого положения в процессе регулировки давления при отсутствии манометра.
Условия эксплуатации
Фильтры Goetze FD07-3/4C для холодной воды с полимерной колбой рассчитаны на условия работы при давлении 16 бар и температуре рабочей среды от +5°Сдо +40°С.
Фильтры Goetze FD07-3/4H для горячей воды с колбой из латуни рассчитаны на условия работы при давлении 25 бар и температуре рабочей среды от +5°Сдо +85°С.
График падения давления
Материалы
- Корпус из латуни CW617N с низким содержанием свинца
- Клапанная вставка из пластика PPSU, нержавеющей стали 1.4404 и эластомера EPDM
- Чашa фильтрa из пластика PA / латуни с низким содержанием свинца
- Сетка фильтра из пластика POM и нержавеющей стали 1.4401
- Колпак пружины из пластика PA, усиленного стекловолокном
- Уплотнительные кольца из эластомера EPDM
- Заглушка из пластика PA, усиленного стекловолокном
Габариты фильтра с DN 20 (в мм)
Документация
Технические характеристики
| Производитель | Goetze |
| Серия | FD07 |
| Модель | FD07-3/4C+H |
| Артикул | GTZFIN010 |
| Тип | фильтр |
| Способ очистки | механическая очистка |
| Области применения | системы холодного и горячего водоснабжения |
| Вид фильтра по очищающему элементу | сетчатый промывной магистральный |
| Степень очистки | тонкая очистка |
| Размер ячейки сетки | 100 мкм |
| Рабочая среда | вода |
| Рабочее давление | до 25 бар |
| Давление на выходе | от 1,5 до 7 бар |
| Заводская настройка давления | 3,5 ± 0,2 бар |
| Температура рабочей среды | от +5°C до +85°C |
| Способ соединения с трубопроводом | трубная резьба |
| Вид резьбы | наружная/наружная с накидной гайкой |
| Присоединительный размер | 3/4" |
| Условный диаметр DN | 20 мм |
| Наличие дренажного штуцера | есть |
| Наличие редуктора | есть |
| Способ крепления манометра | аксиальный |
| Размер подключения манометра | 1/4" ВР |
| Наличие манометра | есть |
| Материал корпуса | латунь с низким содержанием свинца |
| Цвет | золотистый |
| Материал колбы фильтра | пластик, латунь с низким содержанием свинца |
| Материал фильтроэлемента | пластик POM, нержавеющая сталь 1.4401 |
| Условная пропускная способность kvs | 3,42 м3/час |
| Длина | 155 мм |
| Монтажная высота без дренажного штуцера | 249 мм |
| Официальная гарантия производителя | 1 год |
