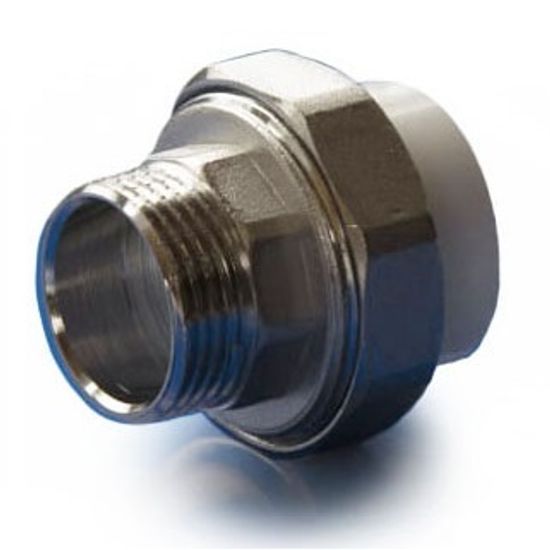

Муфта разъёмная Политэк 20x3/4" НР с наружной резьбой полипропиленовая

Муфта разъёмная Политэк 20x3/4" НР с наружной резьбой полипропиленовая (арт. 9800002034) используется для создания разъёмного соединения между трубой PPR с диаметром 25 мм и резьбовым фитингом.

Область применения полипропиленовых американок Политэк с наружной резьбой

Полипропиленовые американки Политэк НР из статистического сополимера полипропилена предназначены для транспортирования воды с температурой до +80°С (допускается кратковременное увеличение температуры до +95°С) для систем хозяйственно-питьевого водоснабжения и низкотемпературного отопления, высокотемпературного отопления отопительными приборами, а также для транспортирования других жидких и газообразных сред, к которым материал труб химически стоек.

Габариты

Конструкция комбинированных фитингов Политэк

Условия эксплуатации полипропиленовых фитингов Политэк

Указания по монтажу фитингов Политэк из полипропилена

1. Проектирование, монтаж и эксплуатацию систем трубопроводов с использованием напорных труб и фитингов из полипропилена PP-R следует выполнять в соответствии с требованиями СП 40-102-2000; СП 40-101-96; СН 550-82 и отраслевыми или ведомственными нормами, утверждёнными в установленном порядке.
2. Монтаж армированных полипропиленовых труб должен осуществляться при температуре окружающей среды не ниже +5°С.
3. Фитинги, хранившиеся или транспортировавшиеся при температуре ниже 0°С, должны быть перед монтажом выдержаны в течение 2 ч при температуре не ниже +5°С;
4. Все используемые материалы не должны иметь загрязнений и повреждений;
5. Соединения труб должны выполняться методом термической полифузионной муфтовой сварки с помощью специального сварочного аппарата. Настроечная рабочая температура +260°С.
6. Соединительные детали для раструбной сварки рекомендуется использовать того же производителя, что и трубы. В этом случае гарантируется одновременный прогрев на рабочую глубину трубы и фитинга.
7. Время нагрева при выполнении соединений должно соответствовать режимам сварки, указанным в Паспорте изделия.
8. Комбинированные полипропиленовые фитинги с трубной резьбой 1/2",3/4" и 1", не имеющих ответной части «под ключ» следует соединять с ответной резьбой другого фитинга без вспомогательного инструмента, вручную или с использованием специального ленточного ключа, обеспечивающего обхват по всей окружности фитинга. Для соединения комбинированных полипропиленовых фитингов, имеющих ответную часть «под ключ» требуется применять рожковые гаечные ключи.
9. Запрещается применение газового ключа в качестве вспомогательного инструмента для затяжки комбинированных полипропиленовых фитингов;
10. Запрещается поворачивать латунный кран или иные фитинги при полностью затянутом резьбовом соединении до необходимого уровня, для выведения в удобную плоскость обслуживания;
11. Запрещается производить монтаж резьбовых соединений не соосно расположенных изделий.
12. При присоединении комбинированных фитингов к запорной арматуре (латунные шаровые краны, вентиля, фильтры и т.п.) первоначально необходимо смонтировать фитинг с запорной арматурой, а затем приварить.
13. Уплотнение резьбы производится с использованием фторопластовой ленты (ФУМ), льняной нитью и другими полимерными уплотнителями или специальными анаэробными клеями, герметиками для резьбовых соединений.
14. ФУМ лента должна накручиваться по всей площади резьбы и по направлению скручивания фитингов. При использовании льна, льняная нить должна быть уложена между витками по всей длине резьбовой части фитинга в один проход. Полученное уплотнение должно быть смазано герметизирующей пастой. Резьбовую часть фитинга допускается скручивать с ответной частью на высоту 3-5 витков, но не более.
15. При соблюдении данных требований полученное соединение будет герметичным во всём диапазоне рабочих давлений.

Документация

1. Полипропиленовые фитинги Политэк - Технический паспорт изделия (открыть PDF-файл)

Технические характеристики
